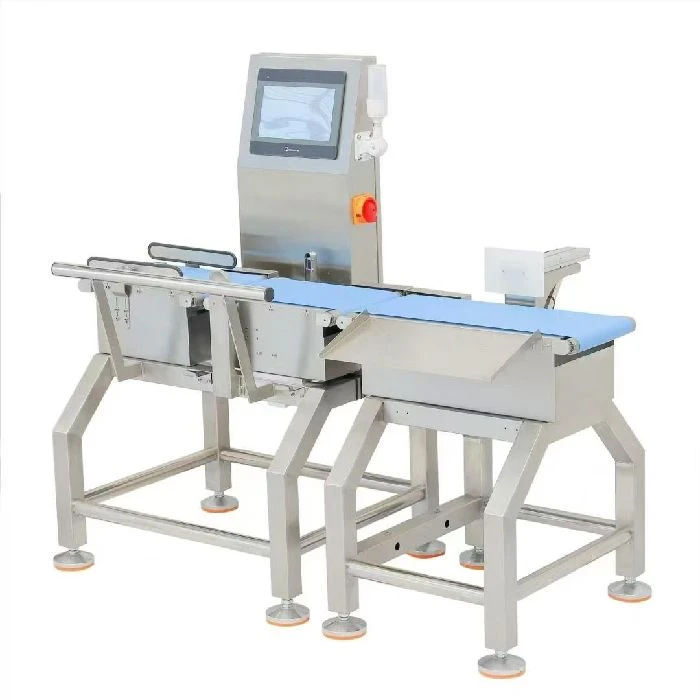

Kako deluje avtomatski kontrolni tehtalnik na tekočem traku?

Kontrolni tehtalnik ne meri samo teže: v realnem času povezuje senzor prihoda, transport, merilno celico, odločitev OK/NOK in pravilno časovno izveden izmet.

Na tekočem traku izdelek najprej zazna optično tipalo. Med prehodom prek tehtalnega območja merilna celica pretvarja mehansko obremenitev v električni signal. Krmilnik ali namenski merilni modul iz več merilnih vrednosti določi rezultat po izbranem postopku filtriranja ter ga primerja s tolerancami recepture. Neustrezen izdelek mora biti izločen ob pravem trenutku, rezultat pa zapisan v statistiko serije.

Postopek po korakih

1. Določite merilno nalogo. Navedite najmanjšo in največjo maso, zahtevano ponovljivost, velikost embalaže, takt in vrsto izdelka. Sam prikaz na 0,01 g še ni dokaz tolikšne natančnosti.
2. Izberite in umerite merilni sistem. Povežite ustrezno merilno celico, pretvornik ter referenčne mase. Izvedite ničlenje in razpon po ustreznem postopku.
3. Stabilizirajte mehanski del. Preprečite prenos vibracij, dotikanje sosednjih trakov, neustrezno napetost jermena ter udarce ob izdelek.
4. Zaznajte pravilno časovno okno. Senzor označi prihod izdelka; meritev izvajajte, ko je na tehtalnem območju in brez prekrivanja z naslednjim izdelkom, če sistem ni zasnovan drugače.
5. Uporabite potrjeno dinamiko meritve. Sistem mora obvladovati prehodne oscilacije; filter, število vzorcev in merilno okno validirajte pri dejanski hitrosti traku.
6. Primerjajte z recepturo. Meritev razvrstite kot OK, prenizka ali previsoka masa. Za vsako odločitev zabeležite identifikacijo izdelka in pripadajoče omejitve.
7. Izvedite izmet in preverjanje. Krmilje časovno poveže izmerjeni izdelek s položajem izmetnika; kjer je potrebno, dodatni senzor preveri dejanski izmet.
8. Dokumentirajte testno serijo. Z referenčnimi izdelki preverite ponovljivost, napake, takt, pravilnost razvrščanja in odziv na prekinitev komunikacije.

Statična proti dinamični kalibraciji

Statično tehtanje s položeno referenčno maso preveri osnovno pretvorbo signala. Dinamični preizkus z izdelkom med gibanjem preveri tudi vpliv traku, vibracij in filtriranja. Dober statični rezultat še ne zagotavlja ustreznega dinamičnega rezultata.

Primer proizvodne serije

Če ima izdelek ciljno maso 200 g, določimo dovoljeno odstopanje po tehničnih zahtevah procesa. Nato izvedemo serijo preskusnih prehodov z znanimi masami, pri več hitrostih, in ocenimo povprečno napako, standardni odklon ter pravilnost OK/NOK. Velikost vzorca mora ustrezati zahtevani validaciji.

Zakaj je sledljivost pomembna

Števci OK/NOK so koristni, toda za zahtevnejše procese so pomembni tudi identifikacija recepture, čas, parametri, razlog zavrnitve in spremembe kalibracije. Pravila arhiviranja in metrologije preverite za konkretno panogo ter namembnost stroja.

Najpogostejše napake

• Sistem deklarira natančnost zgolj na podlagi ločljivosti prikaza.
• Prenos vibracij iz sosednjega transportnega traku.
• Nejasna povezava med izmerjenim izdelkom in poznejšim izmetom.
• Samodejno ničlenje med gibanjem izdelkov ali brez preverjenih pogojev.
• Preskušanje samo z eno maso in pri eni hitrosti.
