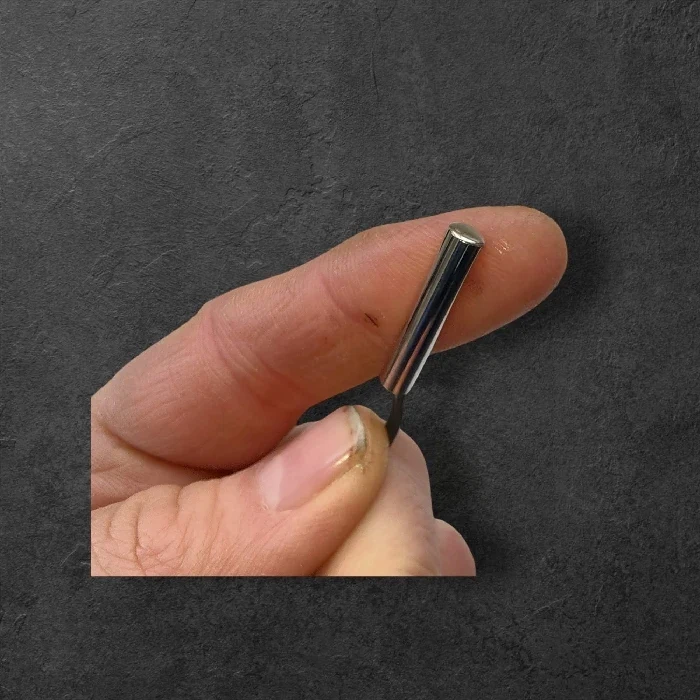

Kako z Arduino ali ESP32 merim temperaturo z INOX NTC-sondo?
NTC povežete v napetostni delilnik z znanim uporom, napetost izmerite z ADC in jo pretvorite v temperaturo z ustrezno karakteristiko tipala.
Kaj preveriti

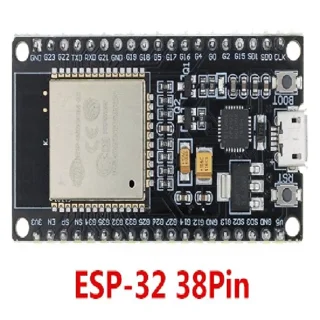

- Pri ESP32 uporabite delilnik in napajalno napetost, ki ne presegata dovoljenega območja ADC. ADC in GPIO omejitve preverite za konkretno družino.
- Za vezavo referenčni upor proti napajanju in NTC proti masi velja R_NTC = R_ref × V_mer / (V_nap - V_mer). Formula velja za to razporeditev.
- Upor pretvorite s potrjeno R/T-tabelo ali koeficienti. Ne vnesite naključne B-vrednosti zgolj zato, ker je sonda 10 k?.
- Preverite več merilnih točk, vpliv toka skozi tipalo in delovanje ob odklopu. V programu ločite temperaturo od napake.
Praktičen primer
Pri napetosti blizu polovice napajanja sta upora v takšnem delilniku približno enaka. To je uporaben električni preskus, še preden zaupate izpisani temperaturi.
Pogosta napaka
12-bitni ADC ne pomeni samodejno natančnosti na tisočinko stopinje. Pomembni so vhodno območje, kalibracija ADC, toleranca uporov, tipalo in toplotni stik.
Dokumentacija proizvajalca
Odpri strokovni vir za dodatne podatke. Podatke preverite za točno izvedbo svojega izdelka.
Izdelki za preverjanje združljivosti
Izdelke izberite po zgornjih merilih; seznam ni potrditev, da so vsi medsebojno zamenljivi.
