Kako programiramo alarme in opozorila na HMI-zaslonu?

Alarm »Napaka 17« ni diagnoza. Dober HMI mora povedati, kaj se je zgodilo, kdaj, kako resno je in kaj naj operater preveri.

Alarmni sistem se začne v PLC-ju oziroma v namenski napravi, kjer nastajajo dejanska stanja. HMI jih prebere, razvrsti, prikaže in po potrebi arhivira. Jasno ločite informativno obvestilo, opozorilo ter zaustavitveno napako. Potrjevanje alarma pomeni, da ga je človek opazil; to samo po sebi ne sme odstraniti vzroka napake ali obiti varnostne blokade.

Postopek po korakih

Sestavite seznam dogodkov. Za vsak alarm opišite sprožilni signal, prioriteto, besedilo za operaterja, predviden odziv in pogoj za odpravo.
Določite izvor v krmilniku. PLC naj pripravi stabilne alarmne bite ali kode. Če tipalo kratkotrajno zaniha, uporabite ustrezno filtriranje oziroma časovno potrjevanje v krmilju.
V EasyBuilder Pro dodajte Alarm/Event Log. Povežite nastavitve dogodkov z registri in določite sporočila v jeziku operaterja. Prilagodite konfiguracijo modelu in različici programske opreme.
Oblikujte uporabniški prikaz. Aktivne napake naj bodo vidne na osnovnem zaslonu; podrobnosti, čas in navodila lahko postavite v ločen pregled diagnostike.
Uredite potrditev in zgodovino. Beležite nastanek, potrditev in odpravo, kjer to omogoča konfiguracija. Poskrbite za pravilno uro, datum in morebitno sinhronizacijo.
Dodajte alarm izgube komunikacije. Če HMI nima več svežih podatkov, mora to izrecno pokazati. Zamrznjen prikaz izmerjene mase ali tlaka je lahko zelo zavajajoč.
Izvedite preskusni protokol. Po vrsti sprožite vse alarme, preizkusite istočasne napake, izpad komunikacije, pooblaščenost potrditve in ponovni zagon.

Praktičen primer na kontrolnem tehtalniku

Namesto splošnega »NOK« prikažite npr. »Izmet ni potrjen – preverite izmetni valj in optično tipalo«. Za upravljavca je to takoj uporabno. Podrobna servisna stran lahko dodatno pokaže senzor, zakasnitev izmeta, stanje ventila in čas zadnjega dogodka.

Barve, zvok in dostopnost

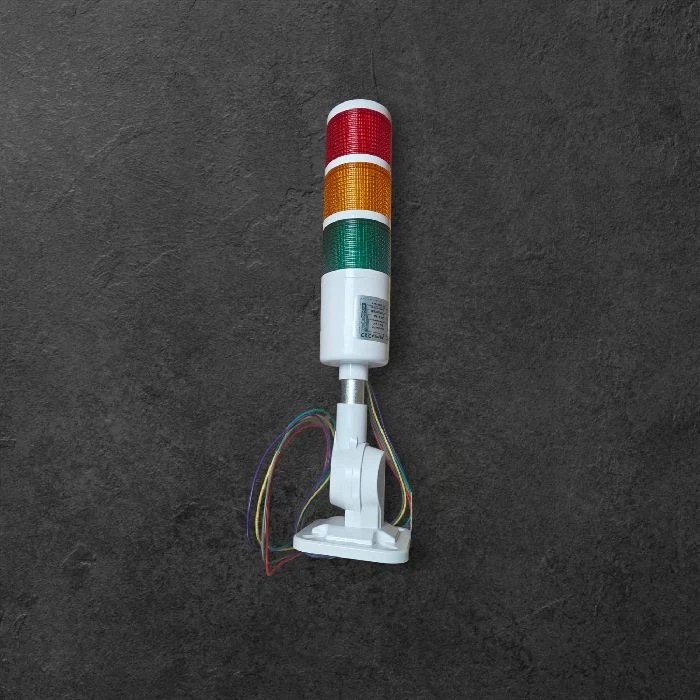

Rdečo uporabite za resnične kritične situacije, rumeno za opozorila. Nikoli se ne zanašajte samo na barvo: pomembni so tudi besedilo, simboli in status. Zvočni signal naj opozori, ne pa stalno moti. Alarmov ne skrivajte v servisnem meniju.

Koliko alarmov potrebuje en stroj?

Število ni pomembno samo po sebi. Bolje je dvajset jasnih sporočil z navodilom kakor sto neuporabnih kod. Sistem naj razlikuje osnovni vzrok in posledične alarme, da operater ne dobi množice podobnih obvestil.

Najpogostejše napake pri izvedbi

Besedilo ne pove vzroka, lokacije ali priporočenega preverjanja.
Alarm se zatemni brez odprave dejanske napake.
Čas dogodka ni sinhroniziran med HMI, PLC in strežnikom.
Prioritete so napačne in pomembna napaka ostane skrita med obvestili.
Po prekinitvi omrežja vmesnik kaže stare meritve brez opozorila.

Kako vam lahko pomaga Svet Črnil?

V Svetu Črnil razvijamo pregledne industrijske HMI-zaslone in diagnostiko. Pošljite seznam napak, PLC signale in fotografijo trenutnega zaslona – pripravimo lahko jasnejša obvestila, alarmni dnevnik in plan preizkusov.

Strokovni vir: Weintek EasyBuilder Pro User Manual – Event Log. Pri priklopu vedno preverite priročnik in konkretno različico uporabljenih naprav.
