Pnevmatski hitri priklop moški navoj 1/8 na cev 12mm INOX

Pri izbiri priklopa preverite navoj priključnega mesta in zunanji premer cevi. Pnevmatski hitri priklop moški navoj 1/8 na cev 12mm INOX povezuje moški navoj nazivne velikosti 1/8 palca s cevjo zunanjega premera 12 mm. Cena je 3 EUR z DDV. Standard navoja in delovne pogoje konkretne izvedbe preverite pred naročilom.

Cev z zunanjim premerom 12 mm še ne pomeni, da ima celotna povezava takšen pretočni presek! Pri izbiri zato najprej preverimo oba konca povezave: navojni priključek naprave in pnevmatsko cev. Ravni INOX priklop združuje moški navoj nazivne velikosti 1/8 palca ter priklop za cev z zunanjim premerom 12 mm. Cena je 3 EUR z DDV. Majhen sestavni del, pri katerem pravilno izbrana velikost odloča o uporabnosti celotnega spoja.

Pri izbiri preverimo mere in pogoje uporabe. Ta izvedba je kandidat za povezavo navojnega mesta 1/8 s cevjo 12 mm brez dodatnega adapterja, vendar šele po potrditvi navojnega standarda in tehnične ustreznosti.

INOX priklop: potrjene lastnosti

Za ta izdelek navajamo naslednje potrjene podatke:

• Naziv: Pnevmatski hitri priklop moški navoj 1/8 na cev 12mm INOX.
• Vrsta: blago, ravni pnevmatski hitri priklop.
• Material: nerjavno jeklo INOX.
• Navoj: moški, nazivne velikosti 1/8 palca.
• Cevni priključek: za pnevmatsko cev z zunanjim premerom 12 mm.
• Cena: 3 EUR z DDV.

Ravna izvedba omogoča povezavo v isti osi, kadar razporeditev naprave to dopušča. Prednost te kombinacije je povezovanje navedenih dveh velikosti v enem priklopu. Iz oznake INOX pa ne sklepamo o razredu jekla, sestavi vseh tesnil ali primernosti za posamezno kemikalijo.

Navoj 1/8 in cev 12 mm: pravilna izbira

Navojna oznaka v palcih ni podatek o zunanjem premeru navoja v milimetrih. Oznake 1/8 zato ne pretvarjamo v milimetre in rezultata ne uporabljamo kot mero za prepoznavanje navoja. Točna vrsta navoja G, R ali NPT pri tem izdelku ni potrjena. Pred nakupom preverimo standard, dejanske mere in način tesnjenja obeh delov.

Pri cevi velja drugačno pravilo: 12 mm pomeni njen zunanji premer. Cev z notranjim premerom 12 mm zato še ni ustrezna. Preverimo tudi material, tolerance in združljivost cevi z izvedbo priklopa. Zgolj podoben videz ne zadošča.

Pretok skozi povezavo 1/8 na 12 mm

Večja cev ne odpravi omejitve ožjega dela povezave. Pri kombinaciji 1/8 in 12 mm zato posebej preverimo zahtevan pretok, notranjo geometrijo priklopa in dovoljen padec tlaka. Notranje mere tega izdelka niso potrjene; pretoka ne ocenjujemo iz zunanjega premera cevi.

Zberemo podatke o porabi in delovnem ciklu naprave. Preverimo, ali celotna pot med virom in porabnikom zadošča njenim potrebam. Sam priklop ne zagotavlja zmogljivosti sistema.

Primerjava: neposredni priklop ali dodatni adapter

Kot primerjalno rešitev vzamemo ločen navojni adapter in ločen priklop za cev 12 mm, povezana zaporedno. Ocenimo sestavo povezave in potrebno delo.

Kadar neposredna povezava ustreza, lahko opustitev adapterja poenostavi sestavljanje in pregled spoja. To je praktična prednost. Če potrebujete drugačen standard ali posebno dokumentirano izvedbo, pa je ustrezen adapter lahko nujen. Prihranek ocenimo šele ob primerljivih zahtevah.

Montaža in pregled pnevmatske cevi

Pred posegom sistem varno ustavimo, razbremenimo in preprečimo nepričakovan zagon. Za končno montažo uporabimo navodila proizvajalca konkretnega priklopa. Brez njih ne določamo momenta privijanja, globine vstavljanja ali vrste tesnila.

1. Preverimo navoj naprave, podatke cevi in razpoložljiv prostor za ravno povezavo.
2. Pregledamo navoj ter konec cevi; poškodovanega ali ovalnega dela ne uporabimo brez presoje in ustrezne priprave.
3. Cev pripravimo po navodilih njenega proizvajalca in preprečimo vnos odrezkov v povezavo.
4. Navoj zatesnimo in privijemo izključno na način, predviden za potrjeno navojno izvedbo.
5. Po sestavljanju opravimo nadzorovan funkcionalni preizkus in preverjanje tesnosti po postopku za napravo.

Cev podpremo tako, da spoj ni obremenjen z vlečenjem ali neustreznim upogibom. Dostop pustimo tudi za pregled in odklop. Hitra povezava ima največ praktične vrednosti takrat, ko jo lahko pravilno sestavimo in pozneje pregledamo!

HACCP: čiščenje in dostopnost v prehrani

Pri načrtovanju proizvodnje po načelih HACCP obravnavamo tveganja, način čiščenja in dokumentiranje nadzora. HACCP ni lastnost, ki bi jo priklop pridobil z oznako INOX. Evropska komisija v pregledu higiene živil predstavlja skupni okvir higienskih pravil za živilsko dejavnost.

Najprej določimo, kje bo priklop nameščen in ali gre za neposreden stik z živilom, možnost posrednega onesnaženja ali ločen pnevmatski pogon. Nato preverimo dostopnost za čiščenje, mesta zadrževanja umazanije ter možnost pregleda in zamenjave. Združljivost čistil, njihovih koncentracij, časa delovanja in temperature preverimo za vse izpostavljene materiale. Uporabe poljubnih čistil ne zagotavljamo.

Stik z živili: dokazila za celoten sklop

Za neposredni stik z živili zahtevamo dokazila za konkretni celoten sklop, vključno s priklopom, vsemi tesnili in cevjo. Nerjavno jeklo samo po sebi ni zadostno dokazilo. Evropska komisija pri materialih za stik z živili pojasnjuje pomen varnosti materialov in njihove proizvodnje.

Dokumentacijo povežemo s predvidenim živilom, pogoji stika ter postopkom čiščenja. Pred vgradnjo zahtevamo identifikacijo dobavljenih delov in razpoložljiva dokazila o njihovi ustreznosti. Če jih za zahtevano uporabo ne moremo potrditi, tega priklopa za takšno uporabo ne priporočimo. Skladnosti izdelka s temi zahtevami trenutno ne zagotavljamo.

GMP v farmaciji: dokumentiranje in sledljivost

GMP pomeni zahteve dobre proizvodne prakse, ki vplivajo tudi na načrtovanje, vzdrževanje in dokumentiranje proizvodnje. Za zdravila jih obravnava EudraLex Volume 4. Priklop ni samodejno HACCP, GMP ali USP certificiran. Njegova uporaba ne potrjuje skladnosti proizvodne linije.

Pri farmacevtski uporabi preverimo mesto namestitve, dostopnost, način čiščenja in zahtevano sledljivost. V evidenco vključimo identifikacijo dela, dobavitelja, mesto vgradnje, datum zamenjave in pripadajoča dokazila. Zahteve določimo glede na proces ter preverimo potrebo po kvalifikaciji in validaciji. Sterilnosti ali primernosti za sterilizacijo ne obljubljamo.

Ugodno, ceneje, prihranek: lokalno v Ljubljani

Pri podjetju Svet Črnil v Ljubljani izdelek ponujamo za 3 EUR z DDV. Ugodno izbiro presojamo skupaj s stroški sestavljanja, preverjanja in morebitne napačne nabave. Ceneje je lahko uporabiti en ustrezen del, vendar le, če izpolnjuje zahteve povezave. Lokalno povpraševanje omogoča, da pred naročilom posredujete mere in fotografijo priključnega mesta.

Naročilo INOX priklopa: preverimo podatke

Pošljite nam oznako navoja naprave, dejanske mere, fotografijo in podatek o cevi z zunanjim premerom 12 mm. Dodajte predvideni medij, tlak, temperaturo, način čiščenja ter zahtevana dokazila. Tako lahko preverimo, ali je ta kombinacija 1/8 in 12 mm ustrezna za vaše povpraševanje.

Točna vrsta navoja G/R/NPT, razred jekla, material vseh tesnil, dovoljeni tlak, temperatura, mediji, moment privijanja in certifikati niso potrjeni. Teh podatkov ne nadomeščamo s predpostavkami. Pred nakupom zahtevajte preverjanje za konkretno uporabo!

Je izbira najcenejšega priklopa res varčna, če zaradi nje preskočimo preverjanje navoja in združljivosti ter tveganje za zastoj prepustimo celotni proizvodnji?

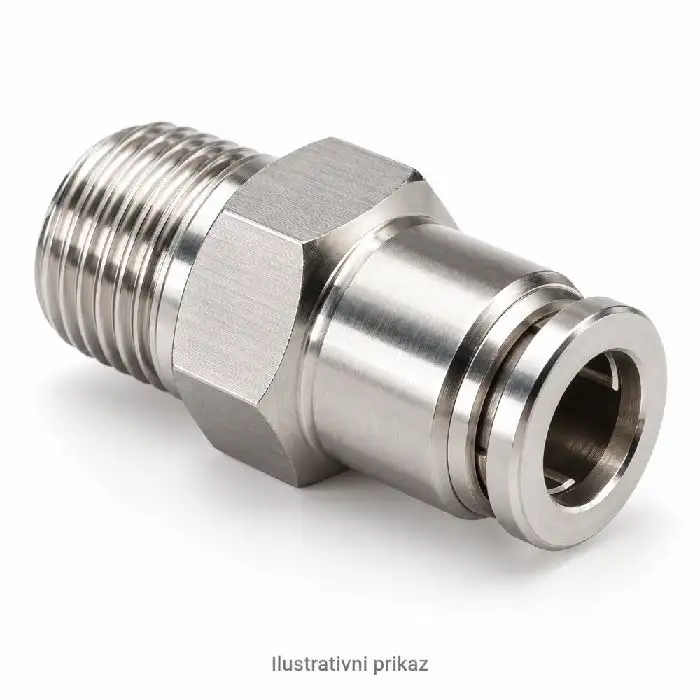

Ilustrativni prikaz serije. Videz konkretne dobavljene izvedbe se lahko razlikuje; iz slike ne določajte mer, vrste jekla ali certifikatov.
