Pnevmatski hitri priklop 90° 1/8 na cev 12 mm INOX
Cev s pravilnim premerom še ne zagotavlja pravilne povezave. Ko priključek gleda proti pokrovu stroja, potrebujemo tudi premišljeno spremembo smeri. V ponudbi imamo pnevmatski hitri priklop 90st moški navoj 1/8 na cev 12mm INOX, ki povezuje navojni priključek in pnevmatsko cev z zunanjim premerom 12 mm pod kotom 90 stopinj. Cena je 3 EUR z DDV.
Pri izbiri preverimo ujemanje priključkov, potek cevi in dostop za servis. Kotna izvedba omogoča spremembo smeri na mestu povezave. Njeno ustreznost presodimo glede na prostor in obratovalne pogoje!
INOX priklop: potrjene lastnosti
- Izdelek: kotni hitri pnevmatski priklop z osema priključkov pod kotom 90 stopinj.
- Material: nerjavno jeklo INOX; točen razred jekla ni potrjen.
- Navoj: moški navoj nazivne velikosti 1/8 palca.
- Cev: pnevmatska cev z zunanjim premerom 12 mm.
- Cena: 3 EUR z DDV.
- Tip ponudbe: blago.
To je kotni, ne ravni priklop. Iz oznake INOX ne sklepamo na določeno kemično odpornost, kakovost površine ali primernost za stik z izdelkom. Brez primerjalnih podatkov ne obljubljamo prednosti pri življenjski dobi ali tesnjenju.
Navoj 1/8 in zunanji premer 12 mm
Pri tej kombinaciji preverimo dve različni meri. Palčna oznaka cevnega navoja 1/8 ni njegov neposredni premer v milimetrih. Zato pretvorba ulomka palca v milimetre ne pove, ali bo navoj ustrezal odprtini na ventilu, razdelilniku ali drugi komponenti. Preverimo standard navoja in predvideni način tesnjenja.
Točen standard G, R ali NPT ni potrjen. Pred naročilom preverimo dokumentacijo obeh priključnih delov; manjkajoče podatke razjasnimo s poizvedbo.
Na cevni strani pomeni 12 mm zunanji premer cevi. Cevi ne izbiramo po notranjem premeru. Preverimo še njen material, tolerance in združljivost s hitrim priklopom. Dve cevi z enakim zunanjim premerom imata lahko različno debelino stene in notranji premer, kar je pomembno tudi pri načrtovanju pretoka.
Kotni priklop in cev ob steni stroja
Če navojni priključek izstopa pravokotno iz stene stroja, lahko ustrezno nameščena kotna izvedba usmeri cev 12 mm vzdolž te stene. Smer spremenimo na priklopu, namesto da bi takoj za ravnim priklopom načrtovali zavoj cevi. Dejanski odmik od stene preverimo na konkretni izvedbi, saj mere in radij telesa niso potrjeni.
Pri razporeditvi pustimo prostor okoli sprostitvenega obroča. Do njega moramo dostopati tudi po namestitvi sosednjih cevi, zaščit in pokrovov. Predvidimo še prostor za ustrezno orodje pri navojni povezavi ter za vstavljanje in odstranjevanje cevi po navodilih proizvajalca.
Preverimo, ali lahko odpremo pokrov in odstranimo cev brez razstavljanja okoliških delov. Kotna oblika je prednost, kadar ustreza razporeditvi; sama še ne zagotavlja manjšega skupnega prostora za vgradnjo.
Razbremenitev cevi in radij upogiba
Cev 12 mm vodimo tako, da priklopa ne obremenjuje z vlekom, zasukom ali stalno bočno silo. Težo daljšega voda in zunanje obremenitve prevzamemo s primernimi podporami. Objemke razporedimo glede na cev in gibanje stroja, brez stiskanja ali poškodovanja cevi.
Najmanjši dovoljeni radij upogiba določi proizvajalec izbrane cevi. Iz premera 12 mm ga ne izračunavamo na pamet. Kotni priklop spremeni smer povezave, preostali zavoji cevi pa morajo še vedno upoštevati njene omejitve. Izognemo se pregibom in drgnjenju ob ostre robove.
Pri gibljivih delih preverimo potek cevi skozi celoten predvideni hod. Gibanja ne prenašamo na priklop kot na vrtljivo spojko. Vrtljivost te izvedbe in delovanje med vrtenjem nista potrjena; potrebne gibljive povezave načrtujemo z elementi, ki imajo takšno uporabo izrecno dovoljeno.
Kotni ali ravni priklop 1/8 na 12 mm
Primerjamo geometrijo z ravnim priklopom enakih priključnih mer. Tabela ne predstavlja preskusa konkurenčne znamke. Material, ceno in obratovalne lastnosti drugega izdelka preverimo posebej.
| Merilo | Kotni priklop 90° 1/8 na 12 mm | Ravni priklop 1/8 na 12 mm |
|---|
| Priključni meri | Moški navoj 1/8; zunanji premer cevi 12 mm | Enaki nazivni meri; standard navoja preverimo |
| Smer povezave | Osi priključkov pod kotom 90 stopinj | Osi priključkov na skupni premici |
| Vodenje ob steni | Omogoča spremembo smeri na priklopu | Za zavoj potrebujemo ustrezno pot cevi ali drug element |
| Servisni prostor | Preverimo dostop ob kotnem telesu | Preverimo dostop v smeri ravnega izhoda |
| Upogib cevi | Upoštevamo omejitve vseh nadaljnjih zavojev | Upoštevamo tudi zavoj cevi za priklopom |
| Tlačni padec | Potrebujemo podatke konkretnega izdelka | Potrebujemo podatke konkretnega izdelka |
| Cena | 3 EUR z DDV | Odvisna od izbranega izdelka in ponudbe |
Ravno izvedbo preverimo za nadaljevanje vzdolž osi navoja, kotno pa za spremembo smeri za 90 stopinj.
Tlačni padec pri cevi 12 mm
Večji zunanji premer cevi sam ne zagotavlja večjega pretoka skozi celotno povezavo. Pri kombinaciji cevi 12 mm in navoja 1/8 preverimo notranje prehode vseh sestavnih delov. Iz nazivne velikosti navoja ne določamo notranjega preseka priklopa ali njegove pretočne zmogljivosti.
Načrtovanje tlačnega padca začnemo pri zahtevani porabi in potrebnem tlaku na porabniku med delovanjem. Upoštevamo notranji premer in dolžino cevi, ventile, priklope ter sočasno delovanje porabnikov. Za izračun potrebujemo pretočne podatke proizvajalcev pri opredeljenih pogojih. Za ta priklop pretok in tlačni padec nista potrjena, zato številk ne pripisujemo.
Tlak v mirovanju ne pokaže vseh razmer med porabo. Primernost povezave zato preverimo za dejanske zahteve delovanja.
Hitri priklop, dušilka in vrtljiva spojka
- Kotni hitri priklop: poveže moški navoj 1/8 s cevjo zunanjega premera 12 mm pod kotom 90 stopinj.
- Dušilka ali regulator pretoka: je namenjen omejevanju oziroma nastavljanju pretoka. Ta izdelek nima potrjene takšne funkcije in ni dušilka.
- Koleno z dvema navojema: ima navojni povezavi na obeh straneh. Tukaj je na eni strani moški navoj, na drugi priključek za cev 12 mm.
- Vrtljiva spojka: je namenski element za opredeljeno relativno vrtenje. Tega delovanja pri obravnavanem priklopu ne zagotavljamo.
Smeri izhoda ne urejamo s popuščanjem že zatesnjenega navoja. Položaj, način tesnjenja in postopek sestavljanja uskladimo z navodili za konkretno povezavo.
Varna montaža in obratovalne meje
Pred posegom sistem varno ustavimo, izoliramo dovod energije, razbremenimo tlak in preprečimo nenameren premik stroja ali njegovih delov. Preverimo tudi morebitni ujeti tlak. Šele nato opravimo poseg po navodilih za opremo.
Pred montažo preverimo standard navoja, način tesnjenja, združljivost cevi ter potrjene obratovalne meje vseh delov. Za ta izdelek niso potrjeni tesnila, dovoljeni tlak, temperatura, dovoljeni mediji in moment zatezanja. Manjkajočih vrednosti ne nadomeščamo s podatki podobnih priklopov.
Cev pripravimo in vstavimo po navodilih njenega proizvajalca ter proizvajalca priklopa. Po sestavljanju nadzorovano preverimo povezavo in tesnost s primernim postopkom. Nazivnih vrednosti izdelkov Festo, Metal Work ali drugih proizvajalcev ne prenašamo na ta izdelek.
HACCP, GMP in higiensko načrtovanje
HACCP pomeni sistematično obravnavo nevarnosti za varnost živil in njihovega obvladovanja. Pri načrtovanju povezav zato presodimo možnost onesnaženja, dostopnost za čiščenje in pregled ter način nadzora. Cevi in priklope razporedimo tako, da ne ustvarjamo težko dostopnih mest za nabiranje nečistoč.
GMP oziroma dobra proizvodna praksa v farmacevtskem okolju vključuje primerno opremo, določene postopke čiščenja, nadzor in dokumentiranje. Za sledljivost predvidimo zapise o vgrajenih delih, dokazilih in zamenjavah. Oznaka INOX izpolnjevanja teh zahtev ne dokazuje.
INOX sam ni dokaz skladnosti. Za stik z živili ali farmacevtskim izdelkom potrebujemo ustrezna dokazila za celoten konkreten sklop, vključno z vsemi tesnili in cevjo. Za ta priklop certifikati niso potrjeni. Ne zagotavljamo certifikatov HACCP, GMP ali USP, sterilnosti niti uporabe s poljubnimi čistili ali mediji.
Splošna pojasnila Evropske komisije: higiena živil, materiali v stiku z živili in GMP za zdravila. Ti viri niso dokumentacija ali certifikati tega izdelka.
Ugodno in lokalno: Ljubljana
Pri Svetu Črnil v Ljubljani ponujamo ta priklop za 3 EUR z DDV. Če iščemo ugodno povezavo, primerjamo tudi stroške vgradnje in dostopnost za vzdrževanje. Če želimo vod sestaviti ceneje, upoštevamo tudi možnost predelave zaradi napačnega navoja ali utesnjene cevi. Prihranek načrtujemo s pravilno izbiro sestavnih delov.
Za poizvedbo nam pošljite oznako obstoječega navoja, podatke cevi 12 mm, fotografijo mesta vgradnje in zahtevane pogoje uporabe. Navedite tudi zahteve glede čiščenja in dokazil. Tako lahko preverimo manjkajoče podatke in uskladimo izbiro pred naročilom. Pošljite povpraševanje!

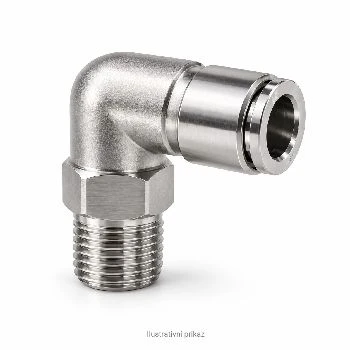

Slika serije je ilustrativna; izgled konkretne izvedbe lahko odstopa.
Je nakup najcenejšega priklopa res varčevanje, če pri izbiri prezremo ujemanje navoja in prostor za varno vodenje cevi?
