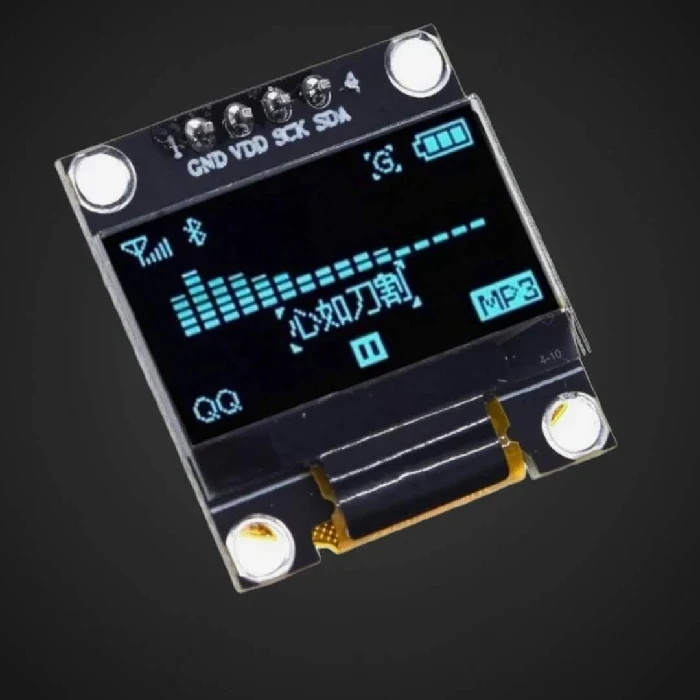

Kako na Arduino ali ESP32 priklopim OLED-zaslon I2C in zakaj ostane prazen?
Pri praznem OLED-zaslonu preverite napajanje, priključka SDA/SCL, naslov I2C in izbrani gonilnik. Enaka ločljivost zaslona ne pomeni nujno enakega krmilnika.
Kaj preveriti
- Preberite oznake na modulu in njegovo dokumentacijo. Vrstni red štirih priključkov ni pri vseh modulih enak.
- Pri ESP32 preverite napetost uporov pull-up na SDA in SCL. Napajalni priključek modula in dovoljeni signalni nivoji sta ločena podatka.
- Zaženite preizkus zaznavanja I2C-naslova na dejansko uporabljenih pinih. Nato uporabite minimalni primer za ustrezni krmilnik in velikost zaslona.
- Če je naslov zaznan, slika pa ne, preverite inicializacijo, reset in klic za osvežitev prikaza.
Praktičen primer
Merilnik naj najprej izpiše stalno besedilo. Šele potem dodajte tipalo in menije; tako ločite težavo zaslona od napačne meritve.
Pogosta napaka
Naslova 0x3C ne predpostavite brez preverjanja. Prav tako ne uporabite razporeda pinov druge družine ESP32 samo zato, ker je primer napisan za ESP32.
Dokumentacija proizvajalca
Odpri strokovni vir za dodatne podatke. Podatke preverite za točno izvedbo svojega izdelka.
Izdelki za preverjanje združljivosti
Izdelke izberite po zgornjih merilih; seznam ni potrditev, da so vsi medsebojno zamenljivi.
