WOPU G351D RJ45 Cat5 za urejene mrežne povezave

En slabo izdelan spoj lahko spremeni preprosto priključitev računalnika v dolgotrajno iskanje napake. Kabel je priključen, naprava pa se ne poveže ali povezava prekinja. Pri zaključevanju mrežnega kabla nas zato največ časa pogosto stane prav popravljanje slabo izdelanega spoja. Sam priporočam, da začnemo pri osnovah: ustrezen konektor, pravilno razporejeni vodniki in preverjanje po stiskanju!

WOPU G351D mrežni konektor RJ45 Cat5 s pozlačenimi kontakti je namenjen izdelavi priključkov za žično omrežje. Uporaben je pri pripravi kabla po meri ali zamenjavi poškodovanega zaključka, kadar se njegove lastnosti ujemajo z uporabljenim kablom. Pri Svetu Črnil ga priporočamo za delo, kjer želimo pregledno vstavljanje vodnikov in zanesljiv zaključek kabla. Dobra priprava kabla in ustrezne klešče ostajajo ključni del kakovostne povezave.

Benjamin Franklin je gospodarnost opisal z mislijo: Pazite na majhne izdatke; majhno puščanje potopi veliko ladjo. To je slovenski prevod njegovega opozorila iz almanaha za leto 1758. Pri mrežnih povezavah ga razumem zelo praktično: poleg materiala štejeta tudi čas montaže in strošek ponovnega dela. Vir navedka: American Battlefield Trust, Franklinov almanah iz leta 1758.

RJ45 konektor s pozlačenimi kontakti

Pri nakupu želim najprej vedeti, kaj je dejansko navedeno za izdelek. Tako lahko lastnosti primerjam s kablom, ki ga že imam, in z nalogo, ki jo nameravam opraviti. Za ta konektor so navedeni naslednji podatki:

• Proizvajalec oziroma znamka: WOPU.
• Oznaka konektorja: G351D.
• Tip priključka: mrežni konektor RJ45.
• Navedena kategorija: Cat5.
• Kontakti: pozlačeni.
• Obračunska enota: navedena cena je za en kos.

Pozlata je lastnost kontaktne površine. Pri električnih konektorjih se uporablja tudi zaradi odpornosti proti koroziji, vendar sama ne določa kakovosti celotne povezave. Pri tem modelu debelina pozlate ni navedena, zato iz nje ne sklepam o številu priklopov ali življenjski dobi. Splošno vlogo kontaktnih prevlek pojasnjuje tudi proizvajalec TE Connectivity.

Praktična vrednost izdelka je v možnosti izdelave ustreznega zaključka kabla. Če potrebujete točno določeno dolžino in imate ustrezno orodje, lahko kabel prilagodite razporeditvi naprav. Ker je cena navedena za posamezen kos, pri načrtovanju preprosto preštejete potrebne zaključke. Za nov kabel z vtičem na obeh koncih potrebujete dva konektorja.

Združljivost konektorja in mrežnega kabla

Pred stiskanjem preverite kabel. Oznaka RJ45 opisuje vrsto priključka, ne potrjuje pa, da vsak konektor ustreza vsakemu mrežnemu kablu. Enako pomembna kot kategorija sta velikost vodnikov in njihova zgradba. Kabel, ki ga je mogoče potisniti v ohišje, še ni nujno pravilno izbran kabel.

• Kategorija kabla: preberite oznako na zunanjem plašču. Oznake Cat5 ne enačite samodejno s Cat5e ali Cat6.
• Premer posameznih vodnikov: preverite mere bakrenega jedra oziroma oznako AWG ter premer vodnika skupaj z izolacijo.
• Enožilni ali večžični vodnik: preverite združljivost kontaktov s polnim jedrom oziroma z vodnikom iz več drobnih žičk.
• Zunanji premer kabla: plašč mora ustrezati predvidenemu vstopu in načinu mehanske pritrditve.
• Posebne zahteve povezave: če potrebujete oklopljeno izvedbo, določeno kategorijo celotne povezave ali napajanje naprav po kablu, preverite dokumentacijo vseh sestavnih delov.

Enožilni vodnik ima eno polno kovinsko jedro, večžični pa snop tanjših žičk. Pri izbiri konektorja govorimo o zgradbi posameznega vodnika, ne o številu vodnikov v celotnem kablu. To razlikovanje je koristno predvsem pri naročanju materiala na daljavo.

Za WOPU G351D v izhodiščnih podatkih ni potrjenega razpona AWG, premera izolacije ali združljivosti z obema vrstama vodnikov. Te podatke zato preverimo pred izbiro. Tudi proizvajalec trueCABLE pri svojih konektorjih navaja dovoljene vrste in velikosti vodnikov za konkretno izvedbo; njegovih mer ne prenašamo na drug model. Če niste prepričani glede ujemanja, nam sporočite oznako kabla in pomagali vam bomo pri izbiri.

Vezava RJ45 po T568A ali T568B

Pri običajnem ravnem povezovalnem kablu izberite enotno vezavo T568A ali T568B in jo uporabite na obeh koncih. Če dopolnjujete obstoječo napeljavo, najprej preverite uporabljeno vezavo. Sam priporočam, da izbiro tudi zapišete, saj to olajša poznejše popravilo ali dodajanje priključkov.

Razlika med vezavama je v razporeditvi oranžnega in zelenega para. T568B sama po sebi ne pomeni hitrejše povezave. Za pravilno delo sledite shemi in številkam kontaktov, ne samo temu, kako so barve videti skozi ohišje. Pogled z nasprotne strani lahko zaporedje navidezno obrne.

Zaporedje barv pri T568B od kontakta 1 do kontakta 8 je:

1. Belo-oranžna.
2. Oranžna.
3. Belo-zelena.
4. Modra.
5. Belo-modra.
6. Zelena.
7. Belo-rjava.
8. Rjava.

Pri T568A so na kontaktih 1 in 2 belo-zelena ter zelena, na kontaktih 3 in 6 pa belo-oranžna ter oranžna. Drugi položaji ostanejo enaki. Pred vstavljanjem preverite orientacijo vtiča po ustrezni shemi. Razlago obeh vezav najdete pri Fluke Networks.

Stiskanje mrežnega konektorja brez ponavljanja

Kakovosten zaključek se začne pred prvim stiskom. Pripravite združljiv kabel, ustrezne klešče za konkretno izvedbo konektorja, pripomoček za odstranjevanje plašča in primeren tester. Iz same oznake modela ne sklepajte, da gre za prehodni konektor, skozi katerega vodniki izstopijo na sprednji strani.

1. Odmerite dolžino. Upoštevajte pot kabla in nekaj rezerve za priklop, da priključek ne bo stalno napet.
2. Previdno odstranite plašč. Pazite, da ne zarežete v izolacijo notranjih vodnikov.
3. Razporedite vodnike. Sledite izbrani vezavi in parice razpletite le toliko, kolikor zahteva montaža.
4. Pripravite enakomeren zaključek. Dolžino odrezanih vodnikov prilagodite dejanski izvedbi konektorja.
5. Preverite vstavljanje. Vsi vodniki morajo doseči predvideni položaj, plašč pa mesto mehanskega prijema.
6. Stisnite z ustreznimi kleščami. Upoštevajte navodila orodja in konektorja.
7. Opravite pregled in test. Preverite priključek ter povezavo, preden kabel dokončno namestite.

Posebej pogledam, ali mehanski prijem drži zunanji plašč in ali so vsi vodniki pravilno vstavljeni. Tak pregled lahko odkrije napako še pred uporabo. Slikovne primere napačno vstavljenega plašča in prekratkih vodnikov prikazuje tudi vodnik ponudnika komunikacijskih rešitev Ground Control.

Tester mrežnega kabla in iskanje napak

Po stisku povezavo preverite z ustreznim testerjem. Sam se ne bi zanašal samo na prižgano lučko ob mrežnem priključku. Tester izberite glede na to, ali preverjate zgolj razpored povezav ali tudi zahtevane prenosne lastnosti kabla.

Osnovni preizkus električne zveznosti ni enak preverjanju zmogljivosti ali certificiranju napeljave. Posebej neprijetna napaka so napačno sestavljene parice: posamezni kontakti so lahko povezani od enega do drugega konca, vodnika istega para pa nista pravilno združena. Preprost preizkus zveznosti lahko takšno napako spregleda. To razliko pojasnjuje Fluke Networks v razlagi preverjanja razporeda vodnikov.

• Manjkajoča povezava: preglejte položaj vodnika, njegov stik in morebitno poškodbo kabla.
• Napačen razpored: primerjajte oba konca z izbrano vezavo T568A ali T568B.
• Težava ob premikanju kabla: preverite mehanski prijem plašča in poškodbe ob vtiču.
• Nepričakovano delovanje povezave: poleg kabla preverite tudi priključke naprav in omrežne nastavitve.

Najprej preizkusite najlažje dostopni del povezave. Če je mogoče, priključite znano delujoč kabel in primerjajte obnašanje. Tak postopek pomaga omejiti iskanje napake, preden začnete menjavati več sestavnih delov hkrati.

Primerjava RJ45 konektorjev in gotovih kablov

Najprimernejša rešitev je odvisna od naloge. Konektor za stiskanje omogoča izdelavo kabla po meri, gotov povezovalni kabel pa poenostavi priklop, kadar vam ponujena dolžina ustreza. Spodnja primerjava prikazuje tipe konkurenčnih rešitev in znane lastnosti, brez ugibanja o njihovih cenah ali kakovosti.

Prednost G351D pred nakupom gotovega kabla je možnost izdelave dolžine po meri, kadar imate združljiv material in orodje. V primerjavi z drugim konektorjem je pozlata preverljiva navedena lastnost tega izdelka; brez podatkov o drugem modelu pa ne bi trdil, da je kakovostnejši. Tako primerjavo usmerim v uporabnost, ki jo dejansko potrebujete.

Praktičen primer domačega mrežnega priklopa

Praktičen primer uporabe: zamišljena situacija za ponazoritev načrtovanja, ne pričevanje stranke. Doma urejate delovno mizo in želite z mrežnim stikalom povezati računalnik, mrežni tiskalnik ter televizor. Potrebujete tri ločene povezovalne kable različnih dolžin. Kabel in orodje že imate, pred izdelavo pa preverite, ali izbrani konektor ustreza vodnikom.

Če boste vse tri kable izdelali na novo in bo imel vsak vtič RJ45 na obeh koncih, potrebujete šest konektorjev. Pri naročanju upoštevajte, da je navedena cena za en kos. Če menjate samo en poškodovan zaključek obstoječega kabla, je obseg dela drugačen in potrebujete le material za ta poseg.

Sam bi najprej izdelal in preveril en kabel. Ko potrdim ustreznost kombinacije kabla, konektorja in orodja, nadaljujem s preostalima. Tako lahko napako v postopku odkrijem zgodaj. Želeni rezultat je urejena povezava brez nepotrebnih zank kabla in brez ponavljanja iste montažne napake.

Korist tega primera je način odločanja: najprej preverjanje, nato izdelava in šele potem končna namestitev. Enak pristop je uporaben v manjši pisarni, servisni delavnici ali pri pripravi povezav za omrežne naprave.

Ugodno povezovanje in premišljen prihranek

Besede ceneje, ugodno in prihranek imajo pri mrežni opremi smisel, ko upoštevamo celoten poseg. Poleg konektorjev prištejte kabel, orodje, preverjanje in svoj čas. Če potrebujete samo en povezovalni kabel in nimate pripomočkov, primerjajte tudi gotov kabel. Pri več prilagojenih dolžinah pa je smiselno izračunati strošek lastne izdelave.

Možnost zamenjave poškodovanega zaključka je koristna tudi z vidika porabe materiala. Kadar pregled pokaže, da je preostali kabel ustrezen in nepoškodovan, lahko obnovite samo zaključek. S tem se lahko izognete nepotrebnemu zavrženju celotnega kabla. Poškodovanega kabla vzdolž njegove poti pa nov konektor ne popravi.

• Preštejte priključke, preden določite količino za naročilo.
• Preverite kabel, preden začnete stiskati več konektorjev zapored.
• Primerjajte strošek izdelave s ponudbo ustreznega gotovega kabla.
• Ponovno uporabite le kabel, katerega stanje in ustreznost ste preverili.
• Prihranek presojajte tudi po času, ki ga porabite za popravila.

Žično omrežje v tehnoloških medijih

Medij WIRED v članku What Is Ethernet? Everything You Need to Know About Wired Networks predstavi uporabo žičnih povezav doma ter različne možnosti napeljave kablov, tudi ob stenah brez vrtanja. Obravnava tudi povezovanje naprav, kot so računalniki, televizorji in igralne konzole. Članek govori o Ethernetu na splošno in ne ocenjuje modela G351D. Vir: WIRED, razlaga žičnih omrežij.

Moj praktični poudarek je priprava izvedbe: določite pot kabla, preverite priključke in izberite primeren zaključek. Pri stalno nameščeni napravi lahko tako uredite pregledno kabelsko povezavo, pri kateri pozneje lažje sledite posameznemu vodu. Sam konektor pri tem ostaja en sestavni del celotnega omrežja.

RJ45 konektor lokalno, Ljubljana

Če želite izbiro preveriti lokalno, Ljubljana omogoča stik s podjetjem Svet Črnil. Pred naročilom nam pošljite oznako kabla ali jasno fotografijo podatkov na plašču. Če je iz oznake razvidna samo kategorija, dodajte še podatke o vodnikih iz dokumentacije kabla.

Za hitrejšo pomoč pripravite naslednje informacije:

• Kategorijo kabla in njegovo natančno oznako.
• Podatek o enožilnih oziroma večžičnih vodnikih.
• Premer vodnikov oziroma AWG in premer izolacije, če sta znana.
• Vrsto klešč, ki jih nameravate uporabiti.
• Število novih kablov ali zaključkov, ki jih želite zamenjati.

Privoščite si manj nepotrebnega ponavljanja dela! Preverite ujemanje kabla in konektorja, izberite potrebno količino ter po stisku opravite preizkus. Če glede združljivosti ostane dvom, nam sporočite oznako kabla in pomagali vam bomo pri izbiri.

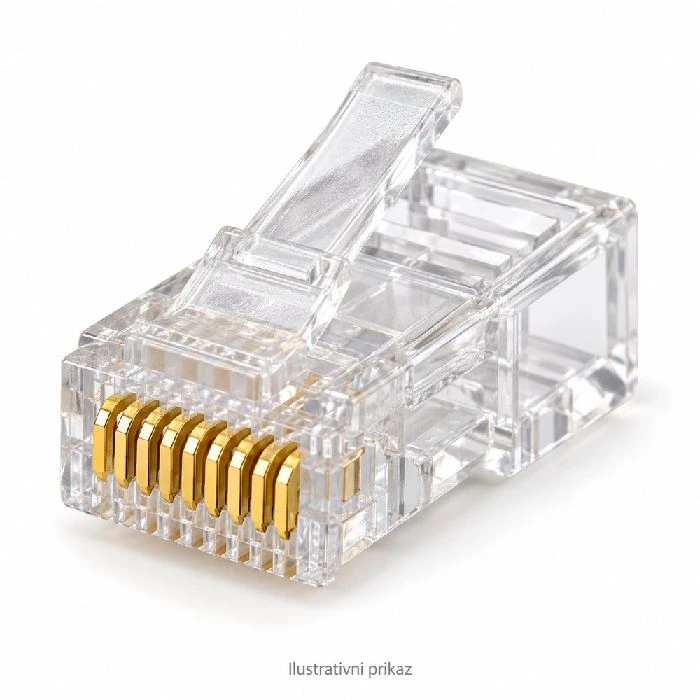

Ilustrativni prikaz izdelka. Videz konkretne dobavljene izvedbe se lahko razlikuje.
