INOX priklop 1/8–8 mm: potrjene lastnosti

Pri izbiri priklopa preverite navoj priključnega mesta in zunanji premer cevi. Pnevmatski hitri priklop moški navoj 1/8 na cev 8mm INOX povezuje moški navoj nazivne velikosti 1/8 palca s cevjo zunanjega premera 8 mm. Cena je 3 EUR z DDV. Standard navoja in delovne pogoje konkretne izvedbe preverite pred naročilom.

Pri Svetu Črnil podatke za izbiro ločujemo od lastnosti, ki jih je treba še preveriti. Za ta izdelek lahko navedemo:

• Naziv: Pnevmatski hitri priklop moški navoj 1/8 na cev 8mm INOX.
• Vrsta ponudbe: blago, posamezen povezovalni element.
• Izvedba: ravni pnevmatski hitri priklop.
• Material: nerjavno jeklo INOX; točen razred jekla ni potrjen.
• Navoj: moški, nazivne velikosti 1/8 palca.
• Cev: pnevmatska cev z zunanjim premerom 8 mm.
• Cena: 3 EUR z DDV.

Točna vrsta navoja G/R/NPT, material vseh tesnil, dovoljeni delovni tlak, temperaturno območje, dovoljeni mediji, moment privijanja in certifikati niso potrjeni. Te podatke potrebujemo pred odločitvijo o primernosti za konkretno uporabo. Oznake INOX ne razlagamo kot dokaz vseh teh lastnosti.

Moški navoj 1/8: preverimo standard in mere

Navojna oznaka 1/8 palca ne pomeni zunanjega premera navoja v milimetrih. Gre za nazivno velikost. Zato preračun osmine palca v milimetre ni pravilen način za prepoznavanje tega navoja. Pred nakupom preverimo navojni standard in dejanske mere priklopa ter odprtine na opremi.

Podobna videz in premer še ne potrdita združljivosti. Oznak G, R in NPT ne obravnavamo kot zamenljivih. Preverimo dokumentacijo opreme, oznako priključnega mesta in po potrebi uporabimo ustrezna merila za navoje. Če standarda ne poznamo, spoja ne privijamo na silo. Način tesnjenja izberemo po potrditvi navoja in navodil proizvajalca.

Cev 8 mm: zunanji premer in tabela izbire

Pri tem priklopu pomeni 8 mm zunanji premer cevi, ne premera odprtine v njej. Cev z notranjim premerom 8 mm zato ni samodejno ustrezna. Poleg zunanjega premera preverimo material, dovoljene tolerance in združljivost cevi z mehanizmom priklopa.

Kombinacija 1/8–8 mm poveže ti dve velikosti, ne potrjuje pa pretoka. Cev zunanjega premera 8 mm sama ne zagotavlja želene hitrosti valja ali delovanja porabnika. Pri dimenzioniranju potrebujemo tudi podatke o notranjih presekih, dolžini cevi in potrebah sistema.

Ravni INOX priklop: prednosti pri načrtovanju

Ravno izvedbo izberemo, kadar želimo cev voditi v smeri priključnega mesta. Če razporeditev opreme to dopušča, lahko tako opustimo dodatno spremembo smeri ali vmesni prehod. Prednost je manj sestavnih delov v načrtovanem spoju; dejanski prihranek prostora je odvisen od mer priklopa in potrebnega upogiba cevi.

Nerjavno jeklo je pomemben podatek pri izbiri materiala, vendar odpornosti konkretnega priklopa na kemikalije ali okolje ne zagotavljamo brez podatkov o razredu jekla in tesnilih. Predvidimo tudi prostor za orodje, pregled spoja in sprostitev cevi. Spoj, do katerega pri servisu ne moremo priti, oteži še tako preprosto zamenjavo.

Primerjava ponudb priklopov 1/8 za cev 8 mm

Pri primerjavi s konkurenčnim izdelkom zahtevamo primerljive podatke. Spodnja tabela je okvir za primerjavo ponudb, ne preizkus konkretnega konkurenčnega modela. Ob tehničnem listu drugega ponudnika lahko preverimo, katera ponudba bolje ustreza vaši opremi.

Naši konkretni izhodišči sta navedena cena in jasno opisana kombinacija 1/8–8 mm. Brez primerjalnih dokazov ne trdimo, da je izdelek odpornejši ali trajnejši od konkurence.

Montaža priklopa in preverjanje tesnjenja

Pred posegom sistem varno ustavimo, ločimo dovod in razbremenimo preostali tlak. Priklop sestavljamo po potrjenih navodilih za ta model in opremo. Priporočamo naslednji vrstni red preverjanja:

1. Potrdimo standard navoja, dejanske mere in način tesnjenja priključnega mesta.
2. Pregledamo navoj in cev; poškodovane dele izločimo.
3. Cev pripravimo čisto in pravokotno, njeno vstavitev pa izvedemo do predpisane globine.
4. Priklop privijemo z ustreznim orodjem in momentom iz dokumentacije, brez ugibanja.
5. Pred zagonom potrdimo dovoljene pogoje celotnega sklopa.
6. Po predpisanem zagonu preverimo pritrditev, tesnost in obnašanje cevi ter rezultat zabeležimo.

Cev speljemo brez natezne obremenitve priklopa in z upoštevanjem dovoljenega upogiba. Za odklop najprej razbremenimo sistem. Ne obljubljamo določenega števila ponovnih priklopov; obrabo presojamo po stanju in navodilih za uporabo.

HACCP: čiščenje, dostopnost in sledljivost

V živilski proizvodnji HACCP obravnavamo kot zahteve analize tveganj, načrtovanja, nadzora in dokumentiranja proizvodnje. Ta priklop ni samodejno HACCP certificiran. Pri načrtovanju ocenimo njegovo mesto, možnost onesnaženja in dostop za čiščenje. Evropska komisija opisuje okvir higiene na strani Higiena živil.

Predvidimo, kako bomo pregledali območje okoli navoja, odstranili ostanke in preverili rezultat čiščenja. Zahtevamo podatke o združljivosti jekla, tesnil in cevi z izbranim postopkom. Poljubnih čistil ne odobrimo na podlagi oznake INOX. V evidenci povežemo dobavitelja, oznako dela, razpoložljive podatke o seriji, mesto vgradnje in datum zamenjave.

Stik z živili in GMP: dokazila za celoten sklop

Za neposredni stik z živili zahtevamo dokazila za konkreten celoten sklop, vključno s tesnili in cevjo, ter za predvidene pogoje uporabe. Sam material ohišja ne potrjuje ustreznosti sestava. Strokovno izhodišče podaja Evropska komisija na strani Materiali v stiku z živili. Do pridobitve ustreznih dokazil te uporabe ne predstavljamo kot potrjene.

V farmaciji GMP vključuje zahteve načrtovanja, obvladovanja in dokumentiranja proizvodnje. Pri opremi zato preverimo primernost sestavnih delov, postopke čiščenja, sledljivost zamenjav in potrebne dokaze preverjanja. Smernice so zbrane v EudraLex Volume 4. Priklop ni samodejno GMP ali USP certificiran in zanj ne zagotavljamo sterilnosti. Njegovo primernost za konkretni proces je treba dokazati.

Ugodno in ceneje: prihranek preverimo v praksi

Prihranek iščemo v pravilni izbiri in preverjeni montaži. Če kombinacija 1/8–8 mm neposredno ustreza opremi, se lahko izognemo nakupu dodatnega prehoda. Vendar odločitev, da kupimo ceneje, sama po sebi še ne pomeni nižjega stroška uporabe. Upoštevamo tudi delo, morebitno ponovno montažo in vzdrževanje.

Naročilo INOX priklopa: lokalno, Ljubljana

Če iščete lokalno ponudbo in je Ljubljana vaša izhodiščna lokacija, pri Svetu Črnil začnimo s podatki o priključnem mestu. Pošljite fotografijo oznak, navojni standard ali dokumentacijo, podatek o cevi, mediju, tlaku, temperaturi in čiščenju ter želeno količino. Pri zahtevnejši uporabi dodajte seznam potrebnih dokazil. Razpoložljivost in način prevzema preverimo ob povpraševanju.

Naročite po potrditvi združljivosti ali nam pošljite podatke za preverjanje izbire! Cena tega ravnega pnevmatskega priklopa INOX, moški navoj 1/8 na cev zunanjega premera 8 mm, je 3 EUR z DDV.

Je res odgovorno varčevati pri preverjanju priklopa za 3 EUR, če nato stroške napačnega spoja, izgubljenega zraka in ponovne montaže sprejemamo kot nekaj običajnega?

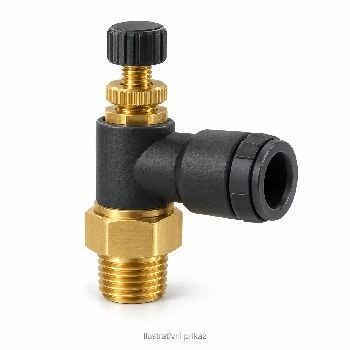

Ilustrativni prikaz serije. Videz konkretne dobavljene izvedbe se lahko razlikuje; iz slike ne določajte mer, vrste jekla ali certifikatov.
