Pnevmatski hitri priklop INOX 1/4 za cev 6 mm

Majhen spoj. Veliko odgovornosti. Ko povezujemo ventil, razdelilnik in pnevmatsko cev, lahko napačno izbran priklop pomeni ponovno naročanje, predelavo povezave ali iskanje mesta, kjer uhaja zrak. Zato pri izbiri najprej preverim ujemanje priključkov in pogoje uporabe. Šele nato primerjam ceno!

Pnevmatski hitri priklop INOX 1/4 palca za cev 6 mm je izdelan iz nerjavnega jekla, ima moški navoj 1/4 palca in priključek za pnevmatsko cev zunanjega premera 6 mm. Namenjen je povezovanju ustreznih navojnih priključnih mest s cevjo, kjer želimo pregledno, kompaktno povezavo, primerno za načrtovano delovno okolje.

Benjamin Franklin je o gospodarnosti zapisal misel, ki jo v slovenskem prevodu lahko izrazimo takole: Pazite na majhne izdatke; majhna razpoka potopi veliko ladjo. Pri pnevmatiki je povezava zelo konkretna: tudi majhnim spojem je smiselno nameniti pozornost, preden začnemo plačevati posledice neustrezne izbire.

Vir navedka: Benjamin Franklin, almanah iz leta 1758. Navedek je preveden v slovenščino.

Navoj 1/4 in cev 6 mm

Oznaki opisujeta dva različna dela izdelka. Velikost 1/4 palca označuje navojni priključek, 6 mm pa zunanji premer cevi. Podatka nista medsebojno zamenljiva. Cev izberemo po priključku za cev, navoj pa po odprtini na ventilu, razdelilniku ali drugem sestavnem delu.

• Material: nerjavno jeklo oziroma INOX.
• Navojna stran: moški navoj nazivne velikosti 1/4 palca.
• Cevna stran: priključek za cev zunanjega premera 6 mm.
• Način povezave cevi: hitri priklop ustrezne pnevmatske cevi.
• Značilna mesta uporabe: ventili, razdelilniki in drugi deli pnevmatskih sklopov stroja.

Pri naročilu zato preverite zunanji premer cevi, ne zgolj njene odprtine. Tudi nazivna velikost cevnega navoja ni neposredna meritev njegovega zunanjega premera z ravnilom. Za določitev standarda navoja uporabite dokumentacijo priključnega mesta oziroma ustrezno merilo.

Pomembna je še ena podrobnost: sama oznaka 1/4 ne potrjuje standarda navoja. V pnevmatiki se pojavljajo različne izvedbe, med drugim G, R in NPT. Pred vgradnjo morata biti potrjena ujemanje navojev in predvideni način tesnjenja. Standard konkretnega ponujenega priklopa je treba preveriti; iz naslova izdelka ga ne moremo zanesljivo določiti.

INOX priklop za ventile in razdelilnike

Nerjavno jeklo je smiselna možnost pri aplikacijah, kjer sta pomembna odpornost površine in čiščenje. Pri izbiri upoštevam dejansko okolje: prisotnost vlage, način čiščenja, uporabljena sredstva in dostopnost priključka. Oznaka INOX sama ne pomeni odpornosti proti vsakemu čistilu ali vsem kemikalijam.

Kompaktna izvedba je uporabna pri razdelilnikih in krmilnih sklopih, kjer je treba povezati več cevi ter ohraniti pregled nad posameznimi vejami. Predvideti moramo tudi prostor za montažo, potek cevi in poznejši servis. Priklop, do katerega z orodjem ali roko ne moremo dostopati, lahko oteži sicer preprosto vzdrževalno opravilo.

• Hitra povezava cevi: uporabna pri sestavljanju in urejanju ustreznih pnevmatskih povezav.
• Kompaktna zasnova: primerna za pregledno razporeditev povezav ob ventilih in razdelilnikih.
• Nerjavno jeklo: možnost za okolja, kjer pri izbiri materiala upoštevamo površinsko odpornost in čiščenje.
• Jasno določeni priključni meri: lažje preverjanje, kateri navoj in katero cev potrebujemo.

Takšen priklop je zanimiv za vzdrževalce, serviserje, izdelovalce strojev in izvajalce avtomatizacije. Uporaben je pri novi povezavi ali zamenjavi obstoječega dela, vendar šele po potrditvi vseh pomembnih podatkov. Enak videz starega in novega priklopa še ne zagotavlja tehničnega ujemanja.

Primerjava pnevmatskih priklopov

Pri primerjavi s konkurenčno rešitvijo je pošteno primerjati tip povezave, material in zahteve uporabe. Spodnja tabela zato ne pripisuje nepreverjenih lastnosti posamezni znamki. Pokaže, kje ima opisana izvedba praktične prednosti in kaj moramo preveriti pri vsaki možnosti.

Prednost opisanega izdelka je kombinacija nerjavnega jekla, hitrega priklopa za cev 6 mm in kompaktne izvedbe z moškim navojem 1/4 palca. V primerjavi z nastavkom in objemko ponuja drugačen, neposreden način povezave ustrezne cevi. V primerjavi z drugimi hitrimi priklopi je material pomemben razlog za izbiro, kadar ga zahteva delovno okolje. Brez dodatne dokumentacije pa ne moremo trditi, da ima višji tlačni razred, daljšo življenjsko dobo ali nižjo ceno od vsake druge rešitve.

Tesnjenje, tlak in temperatura

Dobro izbiro sestavimo iz več podatkov. Zunanji premer cevi in velikost navoja sta začetek. Za zanesljivo odločitev potrebujemo še podatke o tesnjenju, materialu cevi ter dovoljenem delovnem tlaku in temperaturi konkretne izvedbe.

• Standard navoja: preverite oznako na dokumentaciji ventila ali razdelilnika in jo primerjajte s podatki priklopa.
• Material cevi: zunanji premer 6 mm sam ne potrjuje združljivosti vsake cevi s priklopom.
• Tesnjenje: potrdite način tesnjenja navojne povezave in material notranjih tesnil.
• Delovni tlak: uporabite potrjeno dovoljeno območje za priklop, cev in preostale sestavne dele.
• Temperatura: upoštevajte temperaturo medija in okolice ter morebitne pogoje med čiščenjem.
• Okolje: preverite vrsto nerjavnega jekla ter združljivost vseh izpostavljenih materialov s čistili in drugimi snovmi.

Za opisani izdelek ni potrjene številčne vrednosti dovoljenega tlaka ali temperature, zato je ne navajam. Prav tako niso potrjeni vrsta nerjavnega jekla, sestava tesnil ali priloženo tesnilo. Izdelka na podlagi tega opisa ne izbirajte za hidravliko ali drug medij, za katerega primernost ni potrjena.

Tesnilnega sredstva ne izbiramo zgolj po navadi. Najprej ugotovimo, kje in kako mora konkreten navoj tesniti, nato sledimo navodilom proizvajalca. S tem zmanjšamo možnost, da bi napačen način tesnjenja pokvaril sicer pravilno izbrano povezavo.

Vgradnja pnevmatske cevi 6 mm

Pri montaži priporočam kratek, dosleden pregled. Naslednji koraki so splošna pomoč za pripravo dela; natančen način sestavljanja in zatezanja mora ustrezati navodilom konkretnega priklopa.

1. Varno pripravite stroj. Pred posegom zaprite dovod, razbremenite pnevmatski sistem in preprečite nenameren zagon oziroma premik izvršnih elementov.
2. Preverite priključno mesto. Potrdite standard navoja, stanje navojne odprtine in predpisani način tesnjenja.
3. Pripravite ustrezno cev. Preverite zunanji premer 6 mm, material ter čisto in nepoškodovano površino na območju tesnjenja.
4. Upoštevajte navodila za rez in vstavljanje. Pri običajni vtični povezavi je pomemben raven, čist rez in pravilna globina vstavitve; konkretni postopek preverite pri dobavljeni izvedbi.
5. Uredite potek cevi. Cev naj priklopa ne vleče vstran in naj ne bo prepognjena ali speljana prek ostrih robov.
6. Preverite spoj. Po sestavljanju izvedite predpisani preizkus tesnosti in delovanja znotraj potrjenih pogojev uporabe.

Če po montaži opazite puščanje, ponovno varno razbremenite sistem in poiščite vzrok. Dodatno zategovanje brez preverjanja navoja, cevi in tesnil ni zanesljiv način odpravljanja težave. Prihranek časa se začne pri pravilno ugotovljenem vzroku!

Splošna tehnična razlaga vtičnih povezav: Festo, dokumentacija hitrih priklopov QS. Dokumentacija druge družine izdelkov ni dokaz lastnosti tega priklopa.

Praktičen primer: priklop razdelilnika

Ilustrativen praktičen primer uporabe, ne izjava stranke: vzdrževalec prenavlja pnevmatsko povezavo ob razdelilniku na manjšem stroju. Obstoječa cev ima zunanji premer 6 mm, priključno mesto pa nazivno velikost 1/4 palca. Ker je sklop izpostavljen čiščenju, želi preveriti možnost izvedbe iz nerjavnega jekla.

Najprej pridobi podatek o standardu notranjega navoja razdelilnika. Nato preveri material cevi, zahteve čiščenja, način tesnjenja ter delovni tlak in temperaturo. Če se potrjeni podatki priklopa ujemajo s temi zahtevami, je opisani INOX hitri priklop možna izbira za neposredno povezavo.

Praktična korist takšnega postopka je jasna: kupec pred naročilom razjasni ujemanje in se lažje izogne nakupu napačne izvedbe. Če bi preveril samo oznaki 1/4 in 6 mm, bi lahko spregledal prav podatek, zaradi katerega povezava ne bi bila ustrezna. Primer ne predstavlja izvedenega projekta ali potrjene izkušnje kupca.

Prihranek zraka in stroškov

Če želimo dolgoročno delati ceneje, je smiselno poleg nabavne cene spremljati tudi tesnost in vzdrževanje pnevmatskih povezav. Ameriško ministrstvo za energijo med pogostimi mesti uhajanja stisnjenega zraka navaja tudi cevi, priklope, navojne spoje in hitre spojke. To je splošna ugotovitev o sistemih stisnjenega zraka, ne meritev učinkovitosti tega izdelka.

Strokovni medij Plant Services v članku Michaela Camberja iz Kaeser Compressors o obvladovanju puščanja poudarja pomen postopka, ki zajema odkrivanje, označevanje in dejansko odpravljanje netesnosti. Sam seznam odkritih mest ne prinese koristi, če popravila ostanejo neizvedena. Za vzdrževalca je uporabno sporočilo preprosto: pregled povezav povežite z odgovornostjo za popravilo in naknadnim preverjanjem.

Prihranek zato ocenjujmo glede na konkretni sistem. Ustrezno izbran in pravilno vgrajen priklop je del urejene povezave; sam material INOX ne zagotavlja odprave vseh puščanj. Manj nepotrebnih izgub zraka lahko zmanjša tudi energijo, potrebno za njegovo pripravo. Končni učinek je odvisen od stanja celotnega sistema.

Vira: U.S. Department of Energy, zmanjševanje puščanja stisnjenega zraka in Plant Services, obvladovanje puščanja v sistemih stisnjenega zraka.

INOX, čiščenje in stik z živili

Izbira inoxa sama po sebi ne potrjuje HACCP, GMP ali primernosti za neposreden stik z živili. Za takšno uporabo je potrebna dokumentacija celotnega priključka in tesnil. Kovinsko ohišje je samo del sestava; pomembni so tudi drugi materiali, predvideni medij, način uporabe in pogoji čiščenja.

Ločiti moramo med priklopom v pnevmatskem krmilnem delu stroja in sestavnim delom, ki pride v stik z živilom. Zahtev ne moremo določiti samo iz fotografije ali imena materiala. Pri zahtevnejši uporabi zato priporočam, da pred nakupom jasno opišete mesto vgradnje in zahtevano dokumentacijo.

Evropska komisija pojasnjuje, da morajo materiali in izdelki, namenjeni stiku z živili, izpolnjevati veljavne zahteve za takšno uporabo. Splošna informacija o pravilih ni certifikat za ta izdelek. Če potrebujete dokazila za svoj proces, jih preverimo za konkretno dobavljivo izvedbo.

Več o zahtevah za stik z živili: Evropska komisija.

Lokalno svetovanje: Ljubljana

Pri Svetu Črnil v Ljubljani vam pomagamo preveriti ujemanje priklopa s predvidenim priključnim mestom. Če želite tehnično podrobnost razjasniti lokalno, nam pošljite podatke ventila ali razdelilnika ter oznako cevi. Fotografija je dobro izhodišče, za zanesljivo presojo standarda navoja in pogojev uporabe pa potrebujemo tudi tehnične podatke.

Ko iščete ugodno rešitev, primerjajte celoten potreben spoj: priklop, morebitne dodatne prehode, ustrezno tesnjenje in delo pri vgradnji. Neposredno ujemanje priključnega mesta s cevjo lahko odpravi potrebo po dodatnem prehodu, če bi bil ta sicer potreben. Ali bo izvedba tudi cenovno ugodnejša, pokaže primerjava konkretnih ponudb in zahtev montaže.

Moj predlog je preprost: najprej določimo, kaj mora povezava izpolnjevati, nato poiščemo ustrezno možnost. Tako ima beseda ugodno vsebino. Pomeni premišljeno izbiro za vaše pogoje, pri kateri ne spregledamo podatkov, ki odločajo o uporabnosti izdelka.

Naročilo INOX hitrega priklopa

Pošljite nam podatke priključnega mesta in pomagali vam bomo preveriti ujemanje! Za hitrejšo obravnavo pripravite naslednje informacije:

• oznako ventila, razdelilnika ali drugega dela, na katerega želite priklop namestiti;
• podatek o standardu in nazivni velikosti notranjega navoja;
• zunanji premer cevi 6 mm in njen material;
• delovni tlak, temperaturo in opis okolja uporabe;
• zahteve glede čiščenja, tesnil in morebitnega stika z živili;
• potrebno količino in fotografijo priključnega mesta, če je na voljo.

S temi podatki lažje presodimo, ali je pnevmatski hitri priklop INOX 1/4 palca za cev 6 mm prava izbira za vaš stroj. Preverite povezavo pred naročilom in si olajšajte vgradnjo!

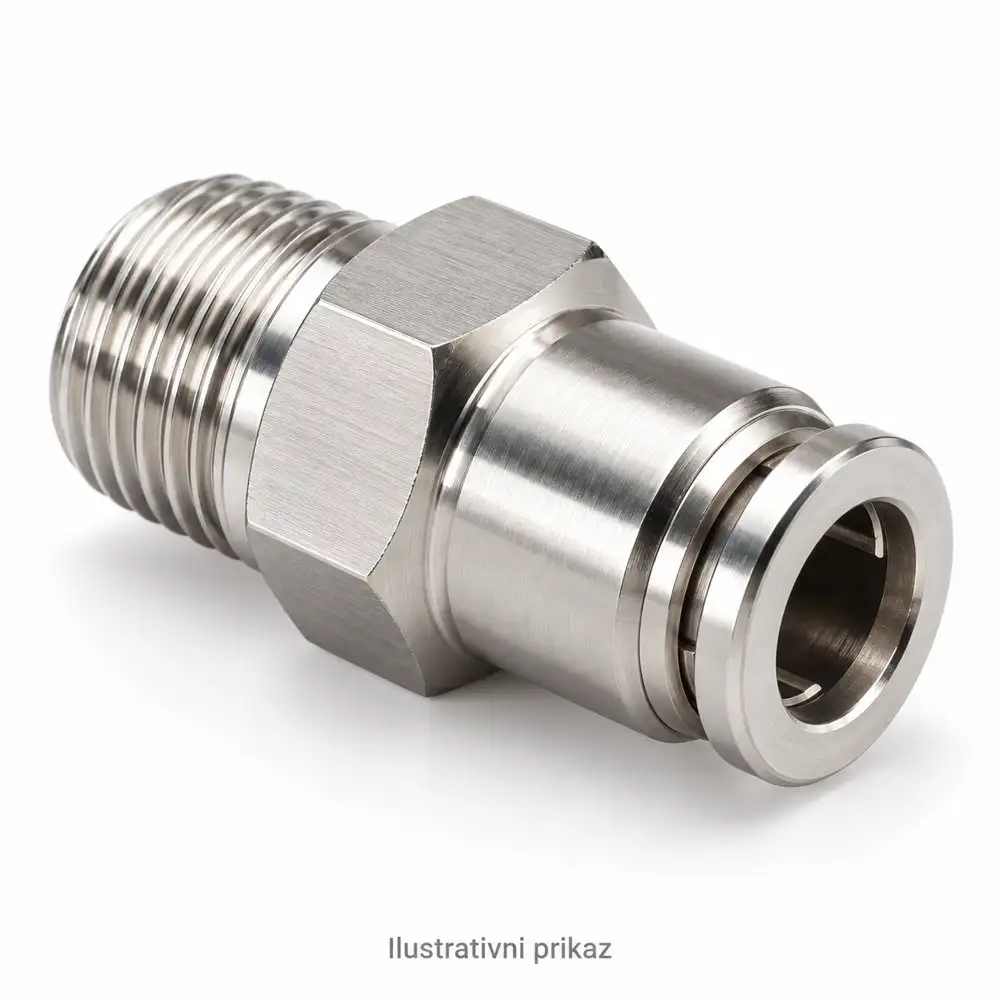

Ilustrativni prikaz izdelka. Videz konkretne dobavljene izvedbe se lahko razlikuje.

Je najcenejši priklop res prihranek, če njegovo nepreverjeno ujemanje pozneje plačujemo z uhajanjem zraka in zastoji stroja?
