Opis

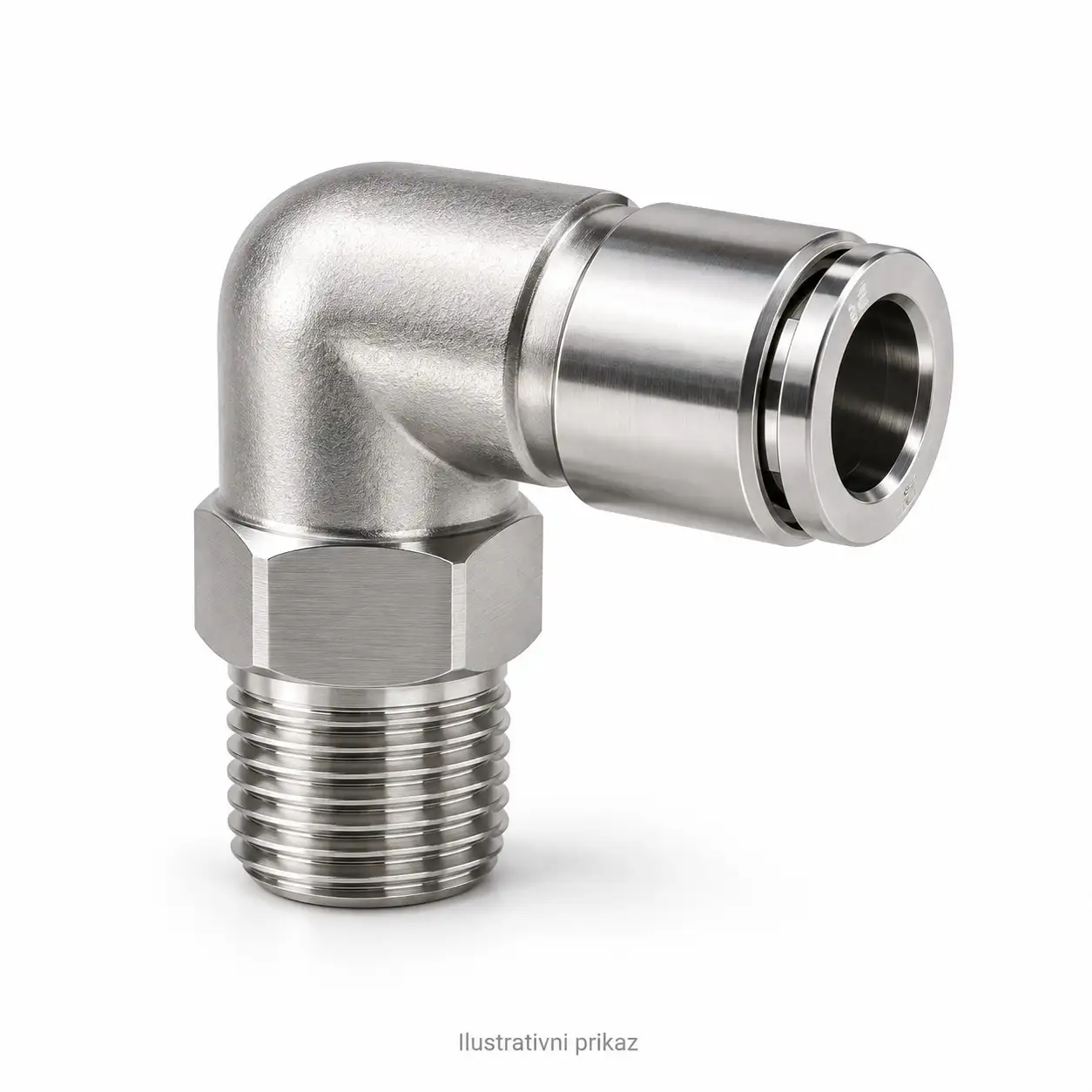

Pnevmatski hitri priklop 90° 3/8 za cev 6 mm
Majhen priklop. Pomembna odločitev za potek cevi! Kadar mora cev iz priključka zaviti ob steno stroja, najprej preverim smer izhoda in prostor za vzdrževanje. Pnevmatski hitri priklop 90st moški navoj 3/8 na cev 6mm INOX povezuje navojni priključek s pnevmatsko cevjo zunanjega premera 6 mm, osi priključkov pa sta pod kotom 90 stopinj. Tako lahko smer povezave prilagodim razporeditvi opreme, če konkretne mere in pogoji uporabe ustrezajo.
Ponujam ga po ceni 3 EUR z DDV. Njegovo uporabno vrednost vidim v kotni geometriji in ustreznih priključnih merah; primernost za posamezen stroj pa preverim pred izbiro.
INOX priklop: potrjene lastnosti
- Tip ponudbe: blago.
- Material: nerjavno jeklo INOX; točen razred jekla ni potrjen.
- Oblika: kotni hitri pnevmatski priklop z osema pod kotom 90 stopinj.
- Navoj: moški, nazivne velikosti 3/8 palca.
- Cev: pnevmatska cev z zunanjim premerom 6 mm.
- Cena: 3 EUR z DDV.
To je kotna izvedba, ne ravni priklop. Oznaka INOX pove material, ne potrjuje pa samodejno odpornosti na vsako kemikalijo, higienske ustreznosti ali dovoljenih delovnih pogojev.
Navoj 3/8 in zunanji premer 6 mm
Pri izbiri ločim dve različni meri. 3/8 palca je nazivna oznaka cevnega navoja in ni njegov neposredni premer v milimetrih. Iz pretvorbe palcev v milimetre zato ne določim premera, po katerem bi naročil ujemajoči priključek. Preverim tudi standard in obliko obeh navojev.
Oznaka 6 mm pomeni zunanji premer cevi, ne notranjega. Notranji premer je odvisen tudi od debeline stene in vpliva na pretočne razmere. Cev z notranjim premerom 6 mm zato ni samodejno prava izbira. Poleg zunanje mere preverim material cevi, tolerance in združljivost s prijemnim ter tesnilnim delom priklopa.
Vodenje cevi ob steni stroja
Če je os navojne odprtine pravokotna na steno stroja, lahko kotni priklop usmeri izhod cevi vzporedno z njo. To je smiselna možnost pri razporejanju cevi ob ohišju, kadar bi raven izhod zahteval drugačno pot. Dejanskega odmika od stene ne obljubljam: zunanje mere in radij telesa niso potrjeni.
Pred montažo preverim celoten prostor, ne samo mesta za privitje. Ob sprostitvenem obroču mora ostati dovolj dostopa za predpisano odpenjanje cevi. Potrebujem tudi prostor za orodje na mestu, predvidenem za zategovanje, ter za vstavljanje in izvlek cevi. Priklop, ki ga lahko namestim, pozneje pa ga ne morem doseči, oteži servis.
Pot cevi preverim tudi ob zapiranju vrat, premikanju zaščit in delu sosednjih mehanizmov. Cev ne sme drgniti ob ostre robove ali segati v območje stiskanja. Kotna oblika pomaga načrtovati smer izhoda; primerne postavitve ne zagotovi sama.
Razbremenitev cevi in radij upogiba
Cev zunanjega premera 6 mm speljem brez natezanja in bočne obremenitve priklopa. S primernimi nosilci razbremenim spoj, pri tem pa cevi ne stisnem ali sploščim. Upoštevam tudi morebitne premike in vibracije stroja. Hitri priklop ni nadomestilo za mehansko oporo cevovoda.
Najmanjši radij upogiba prevzamem iz podatkov proizvajalca izbrane cevi. Ne določam ga samo iz zunanjega premera 6 mm. Pri gibljivem delu preverim podatke za ponavljajoče se upogibanje. Prav tako ne enačim radija upogiba cevi z radijem telesa priklopa: gre za različni lastnosti, podatek o telesu te izvedbe pa ni potrjen.

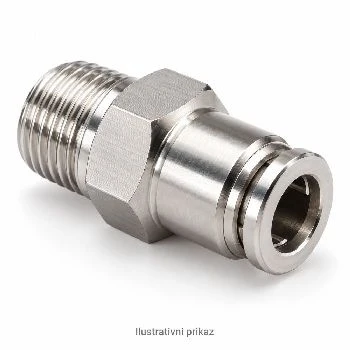

Kotni ali ravni priklop 3/8 za 6 mm
Primerjam dve geometrijski možnosti z enakima nazivnima priključnima merama. Tabela ne pripisuje lastnosti določenemu konkurenčnemu izdelku. Za zamenljivost morajo ustrezati tudi standard navoja, cev, tesnjenje in obratovalne meje.
| Merilo | Kotni priklop 90° 3/8 za 6 mm | Ravni priklop 3/8 za 6 mm |
|---|
| Smer priključkov | Osi sta pod kotom 90 stopinj. | Priključka sta v isti osi. |
| Pot ob steni stroja | Lahko omogoči izhod ob steni, odvisno od postavitve. | Cev najprej izstopi v smeri navojne osi. |
| Sprememba smeri cevi | Smer povezave spremeni že priklop. | Za poznejši zavoj potrebujem primeren potek cevi ali drug element. |
| Prostor za servis | Preverim bočni dostop do obroča in prostor za orodje. | Preverim dostop v smeri izhoda in prostor za orodje. |
| Pretok in tlačni padec | Potrebujem podatke konkretne izvedbe. | Potrebujem podatke konkretne izvedbe. |
| Cena z DDV | 3 EUR. | Cena primerjane izvedbe ni podana. |
Prednost kotne izvedbe je smiselna tam, kjer potrebujem spremembo smeri pri priključku. Za raven potek je lahko primernejša ravna izvedba. Brez podatkov ne trdim, da je ena vedno manjša, cenejša ali pretočnejša.
Priklop, dušilka in vrtljiva spojka
Ta izdelek ni dušilka ali regulator pretoka. Kot 90 stopinj opisuje geometrijo; ne pomeni nastavljanja pretoka ali hitrosti pnevmatskega pogona. Če potrebujem regulacijo, izberem za to namenjen in ustrezno dimenzioniran element.
Prav tako ga ločim od kolena z dvema navojema: tukaj je na eni strani moški navoj 3/8, na drugi pa hitri priključek za cev zunanjega premera 6 mm. Koleno z dvema navojema nima enakega priključnega vmesnika.
Vrtljivost ni potrjena. Izdelka ne predstavljam kot vrtljivo spojko in ne predpostavljam dovoljenega zasuka med delovanjem. Tudi možnost usmerjanja pri montaži bi bilo treba posebej potrditi.
Pretok in načrtovanje tlačnega padca
Iz oznak 3/8 in 6 mm ne izračunam dovoljene porabe zraka ali tlačnega padca. Za načrtovanje potrebujem zahtevani pretok porabnika, delovni tlak, dolžino in notranji premer cevi ter podatke vseh priključkov, ventilov in drugih vgrajenih elementov. Upoštevam tudi sočasno delovanje porabnikov.
Za ta priklop pretok in pretočna karakteristika nista potrjena, zato ne navajam številčnih izgub ali domnevne prednosti pred ravnim priklopom. Kadar so pretočne zahteve odločilne, potrebujem ustrezne tehnične podatke oziroma strokovno preverjanje v predvidenih pogojih. Večji nazivni navoj sam po sebi ne zagotovi želenega pretoka skozi cev zunanjega premera 6 mm.
Standard navoja in varna montaža
Pred montažo preverimo standard navoja, način tesnjenja, kompatibilnost cevi in potrjene obratovalne meje. Točen standard G, R ali NPT ni potrjen. Nazivna mera 3/8 zato še ni zadostna potrditev ujemanja. Neustrezen navoj ali napačno tesnjenje lahko ogrozita spoj.
- Sistem varno ustavimo, izoliramo dovode energije, razbremenimo tlak in preprečimo nenameren premik.
- Preverimo ujemanje navojev, zahtevano tesnjenje ter primernost priklopa in cevi za predvidene pogoje.
- Pripravimo cev in izvedemo spoj po navodilih za konkretno izvedbo. Ne ugibamo globine vstavljanja ali momenta zatezanja.
- Preverimo razbremenitev cevi, dostopnost in pritrditev; nato po predpisanem postopku nadzorovano vzpostavimo delovanje ter preverimo tesnost.
Podatki o tesnilih, tlaku, temperaturi, dovoljenih medijih, pretoku, radiju telesa, momentu zatezanja in certifikatih niso potrjeni. Manjkajočih vrednosti ne nadomeščam s podatki Festo, Metal Work ali drugih proizvajalcev.
INOX, HACCP in higiensko načrtovanje
HACCP pomeni analizo nevarnosti in obvladovanje kritičnih kontrolnih točk. Pri presoji vgradnje zato preverim možnost onesnaženja, dostopnost za čiščenje in pregled ter vključitev v nadzor in sledljivost vzdrževanja. Tudi prostor za priklopom je del higienskega načrtovanja.
INOX sam ni dokaz skladnosti. Za stik z živili potrebujemo ustrezna dokazila za celoten konkretni sklop, vključno z vsemi tesnili in cevjo. Brez teh dokazil ne zagotavljam primernosti za tak stik, sterilnosti ali uporabe s poljubnimi čistili in mediji.
GMP in dokazila za celoten sklop
GMP pomeni dobro proizvodno prakso. V farmacevtskem okolju presojo povezujem z zasnovo opreme, čiščenjem, dostopnostjo, nadzorom in dokumentirano sledljivostjo. Za stik s farmacevtskim izdelkom so potrebna dokazila za celoten konkretni sklop s tesnili in cevjo ter ocena glede na proces.
Za ta priklop ne zagotavljam certifikatov HACCP, GMP ali USP. Splošne razlage Evropske komisije niso dokumentacija ali certifikati izdelka: higiena živil, stik z živili, GMP.
Ugodno, lokalno: Ljubljana in cena 3 EUR
Pri Svetu Črnil v Ljubljani ponujam ta kotni priklop za 3 EUR z DDV. Ugodno izbiro presojam po ustreznosti za celotno povezavo. Ceneje na računu še ne pomeni nižjega skupnega stroška; prihranek iščem tudi v premišljeni izbiri in dostopnem vzdrževanju, brez obljub o zneskih ali rezultatih.
Če želite izbiro preveriti lokalno, mi pošljite fotografijo priključnega mesta, oznako navoja, podatke cevi zunanjega premera 6 mm ter zahteve glede tlaka, temperature, medija in čiščenja. Dodajte razpoložljivi prostor. Na tej osnovi lahko opredelimo, katere podatke je treba še potrditi pred naročilom!
Slika serije je ilustrativna; izgled konkretne izvedbe lahko odstopa.
Je prihranek pri preverjanju priklopa za 3 EUR res vreden napete cevi in oteženega vzdrževanja?
