Opis
Pnevmatski hitri priklop 90° 1/4 za cev 10 mm INOX
Cev potrebuje pravo smer, še preden potrebuje več prostora! Ko priključek gleda iz stene stroja, želimo pa cev voditi ob njej, je pomembna geometrija povezave. Pri tej nalogi ponudimo pnevmatski hitri priklop 90st moški navoj 1/4 na cev 10mm INOX. Osi njegovih priključkov sta pod kotom 90 stopinj, zato smer povezave spremenimo v samem priklopu. Pred izbiro preverimo še prostor, navoj in pogoje uporabe.
INOX priklop 1/4 × 10 mm: potrjene lastnosti
Pri naročilu izhajamo iz naslednjih potrjenih podatkov:
- Izdelek: pnevmatski hitri priklop 90st moški navoj 1/4 na cev 10mm INOX.
- Izvedba: kotni hitri pnevmatski priklop z osema priključkov pod kotom 90 stopinj.
- Material: nerjavno jeklo INOX; natančen razred jekla ni potrjen.
- Navoj: moški, nazivne velikosti 1/4 palca.
- Cevni priključek: za pnevmatsko cev z zunanjim premerom 10 mm.
- Cena: 3 EUR z DDV. Tip ponudbe: blago.
To ni ravni priklop. Pri izbiri upoštevamo obe priključni meri in smer izhoda cevi; samo ujemanje ene mere še ne potrjuje ustreznosti celotne povezave.
Moški navoj 1/4 in zunanji premer cevi 10 mm
Oznaki 1/4 in 10 mm opisujeta različni strani priklopa. Palčna oznaka cevnega navoja je nazivna velikost in ni njegov neposredni premer v milimetrih. Zato oznake 1/4 ne pretvarjamo v premer navoja z običajnim preračunom palcev. Pred naročilom preverimo standard in izvedbo nasprotnega priključka.
Točen standard navoja G, R ali NPT za ta izdelek ni potrjen. Podobna oznaka velikosti ne zadošča za odločitev o združljivosti ali tesnjenju. Na cevni strani izberemo cev po zunanjem premeru 10 mm, nato preverimo še njen material, dovoljene tolerance in združljivost s konkretnim hitrim priklopom. Notranji premer cevi je ločen podatek, pomemben tudi pri načrtovanju pretoka.
Kotni priklop 90° za vodenje cevi ob steni stroja
Če os navojnega priključka poteka pravokotno na steno stroja, kotna geometrija omogoča zasnovo izhoda cevi vzdolž stene. S tem lahko uredimo pot, ki se bolje ujema s položajem drugih elementov. Prednost je posebej uporabna tam, kjer bi morali cev za ravnim priklopom najprej voditi navzven in jo šele nato upogniti.
Končno usmeritev preverimo glede na navoj, način tesnjenja in dejanske mere izdelka. Vrtljivost ni potrjena, zato ne predpostavimo, da lahko telo po zategovanju poljubno obračamo. Niti pritrdilnega položaja niti odmika od stene ne določimo samo po fotografiji. Radij telesa in natančna vgradna geometrija nista potrjena; če je prostor tesen, pred izbiro potrebujemo ustrezne mere.
Cev 10 mm: prostor za servis in razbremenitev
Prostor načrtujemo tudi za sprostitveni obroč, prste oziroma predpisano orodje za odklop cevi ter orodje za montažo navojnega dela. Spoj mora ostati dostopen tudi po namestitvi pokrovov in sosednjih komponent. Če se obroču ne moremo približati v potrebni smeri, postane menjava cevi zahtevnejša, četudi smo priklop sprva lahko namestili.
Cev z zunanjim premerom 10 mm razbremenimo z ustreznim vodenjem in podporami. Njena teža, vlečna sila ali gibanje drugih delov naj ne obremenjujejo priključka. Ob izhodu preprečimo oster pregib, drgnjenje ob robove in zvijanje. Najmanjši dovoljeni radij upogiba prevzamemo iz podatkov proizvajalca izbrane cevi; iz samega premera 10 mm ga ne moremo določiti.
Če cev potuje z gibljivim delom stroja, preverimo celotno pot gibanja in primernost cevi za takšno uporabo. Kotni priklop sam ne zagotavlja razbremenitve in ne nadomešča nosilcev ali ustrezno zasnovanega gibljivega voda.
Primerjava: kotni in ravni priklop 1/4 za cev 10 mm
Primerjamo geometriji z enakima nazivnima priključnima merama. Tabela nam pomaga izbrati obliko povezave; ne dokazuje enakega standarda navoja ali enakih obratovalnih lastnosti.
| Lastnost | Kotni priklop 90° 1/4 × 10 mm INOX | Ravni priklop 1/4 × 10 mm |
|---|
| Smer priključkov | Osi sta pod kotom 90°. | Priključka sta v isti osi. |
| Pot cevi ob steni | Spremembo smeri omogoči telo priklopa. | Spremembo smeri uredimo z dovolj velikim upogibom cevi ali drugim elementom. |
| Prostor za vgradnjo | Preverimo bočni izhod, telo in servisni dostop. | Preverimo prostor v osi izhoda in za morebiten upogib. |
| Navoj in cev | Moški navoj nazivne velikosti 1/4; zunanji premer cevi 10 mm. | Enaki nazivni meri; standard navoja preverimo posebej. |
| Pretok in tlačni padec | Potrebujemo podatke za konkretno izvedbo. | Potrebujemo podatke za konkretno izvedbo. |
| Material in cena | INOX; 3 EUR z DDV. | Odvisna od izbranega izdelka; podatka nista podana. |
Hitri priklop, dušilka, navojno koleno in vrtljiva spojka
Ta priklop uporabimo za povezavo ustrezne cevi in navojnega priključka s spremembo smeri za 90°. Ni dušilka ali regulator pretoka, zato mu ne pripisujemo nastavljanja pretoka ali hitrosti pnevmatskega pogona. Če potrebujemo takšno nastavitev, izberemo temu namenjen element.
Od kolena z dvema navojema se razlikuje po cevni strani: tukaj priključujemo cev z zunanjim premerom 10 mm, ne drugega navojnega elementa. Prav tako izdelka ne obravnavamo kot vrtljivo spojko. Delovanje med vrtenjem in možnost obračanja nista potrjena. Oznaka 90° opisuje kot med osema priključkov, ne dovoljene gibljivosti.
Pretok in tlačni padec pri povezavi 1/4 × 10 mm
Pri načrtovanju upoštevamo celotno pot do porabnika: dolžino in notranji premer cevi, priklope, ventile ter zahtevani pretok. Zunanji premer 10 mm in nazivni navoj 1/4 sama ne povesta, kolikšen bo tlačni padec. Za izračun potrebujemo ustrezne podatke o pretočni karakteristiki konkretnega elementa in določene delovne pogoje.
Pretok za ta izdelek ni potrjen. Zato ne obljubljamo večje hitrosti pogona ali manjšega tlačnega padca v primerjavi z ravnim priklopom. Ko podatkov za izračun ni, načrtujemo ustrezno preverjanje sistema v dovoljenih pogojih. Morebitne izgube presojamo skupaj s porabo, ne samo po obliki priklopa.
INOX, HACCP in GMP: higiena celotnega sklopa
HACCP pomeni analizo nevarnosti in obvladovanje kritičnih kontrolnih točk v živilskem procesu. Pri načrtovanju opreme zato presodimo dostopnost za čiščenje, mesta zadrževanja nečistoč ter nadzor in sledljivost posegov. Za takšno presojo preverimo položaj priklopa v procesu in dejansko možnost čiščenja okoli cevi in spoja.
GMP pomeni dobro proizvodno prakso. V farmacevtskem okolju vključuje ustrezno načrtovanje in vzdrževanje opreme, čiščenje, nadzor ter dokumentiranje. Pri načrtovanju priključne točke ta načela povežemo z dostopnostjo in sledljivostjo vgrajenih delov. To je presoja uporabe, ne potrjena lastnost tega priklopa.
INOX sam ni dokaz skladnosti. Za stik z živili ali farmacevtskim izdelkom potrebujemo ustrezna dokazila za celoten konkreten sklop, vključno z vsemi tesnili in cevjo. Certifikati za ta izdelek niso potrjeni. Ne zagotavljamo certifikatov HACCP, GMP ali USP, sterilnosti ali uporabe s poljubnimi čistili in mediji. Čistilni postopek mora ustrezati dokazani odpornosti vseh sestavnih delov.
Splošna pojasnila Evropske komisije: higiena živil, materiali za stik z živili in smernice GMP. Ti viri niso dokumentacija ali certifikati tega izdelka.
Varna montaža in preverjanje obratovalnih mej
Pred montažo preverimo standard navoja, zahtevano tesnjenje, kompatibilnost cevi in potrjene obratovalne meje. Podatki o tesnilih, dovoljenem tlaku, temperaturi, dovoljenih medijih in momentu zatezanja niso potrjeni. Manjkajoče podatke pridobimo pred uporabo; nazivnih vrednosti ali lastnosti izdelkov Festo, Metal Work in drugih proizvajalcev ne prenašamo na ta priklop.
- Sistem varno ustavimo, izoliramo vire energije, razbremenimo tlak in preprečimo nenameren premik.
- Preverimo ujemanje navojev, predpisano tesnjenje in navodila za montažo konkretne izvedbe.
- Združljivo cev 10 mm pripravimo in vstavimo po navodilih ter uredimo njeno podporo in dostop do spoja.
- Pred ponovnim obratovanjem po predpisanem postopku preverimo pritrditev, tesnost in delovanje povezave.
Cena 3 EUR z DDV in poizvedba za priklop INOX
Pri podjetju Svet Črnil v Ljubljani ponujamo ta kotni priklop za 3 EUR z DDV. Ugodno izbiro presojamo skupaj z ustreznostjo. Če želimo povezavo urediti ceneje, primerjamo tudi potrebne dodatne elemente, prostor in dostop za menjavo. Potencialni prihranek ocenimo na dejanski zasnovi, brez obljub o nepotrjenih rezultatih.
Če iščete lokalno ponudbo, nam pošljite fotografijo mesta vgradnje, podatke o navoju, oznako cevi z zunanjim premerom 10 mm ter zahteve glede medija, tlaka, temperature in čiščenja. Tako lahko preverimo razpoložljive podatke in ugotovimo, katera dokazila še potrebujete. Pošljite povpraševanje za ustrezno povezavo!

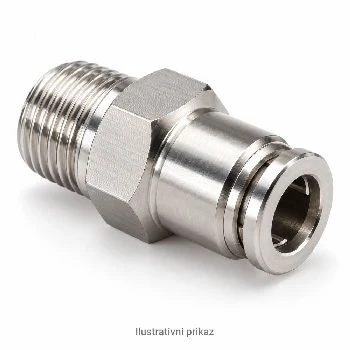

Slika serije je ilustrativna; izgled konkretne izvedbe lahko odstopa.
Je nakup res ugoden, če zaradi cene priklopa sprejmemo nedostopen spoj in neustrezno upognjeno cev?
