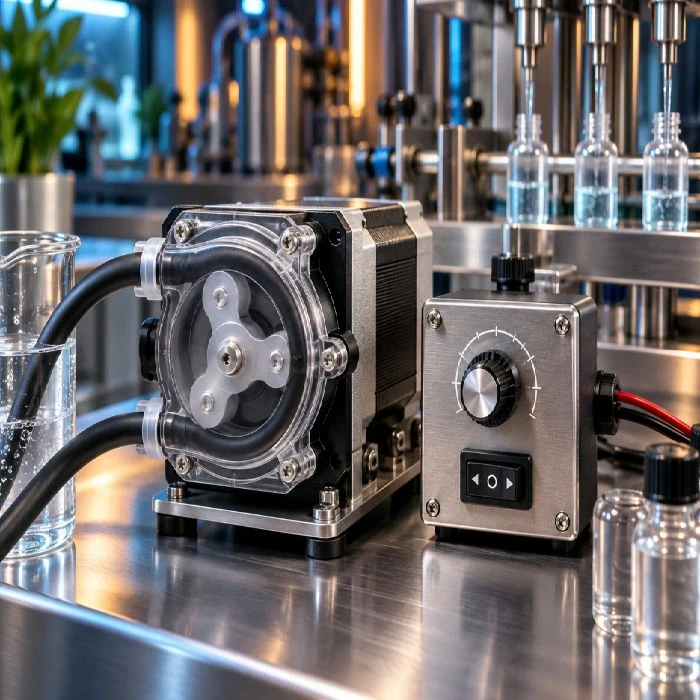

Peristaltična pumpa s koračnim motorjem in kontrolno ploščo

Opis

Peristaltična pumpa s koračnim motorjem – natančno doziranje tekočin po ugodni ceni

Že nekaj mililitrov preveč ali premalo lahko pomeni zavržen izdelek, nepotrebno porabo surovin ali dodatno delo. Pri serijskem polnjenju se majhna odstopanja hitro seštevajo. Prav zato je natančno doziranje tekočin pomembno tako v proizvodnji kot v laboratorijih in razvojnih delavnicah.

Predstavljamo novo, majhno peristaltično črpalko s koračnim motorjem in kontrolno ploščo, ki združuje preprosto uporabo, prilagodljivo regulacijo hitrosti in možnost popolne avtomatizacije. Primerna je za doziranje majhnih in srednjih količin tekočin, odvisno od njihovih lastnosti in izbrane cevke.

Naš cilj je preprost: omogočiti zanesljivo in ponovljivo doziranje brez potrebe po nakupu velikega, dragega industrijskega sistema. Majhna naprava. Veliko možnosti!

Peristaltična črpalka 24V – kako deluje in zakaj je učinkovita?

Peristaltična pumpa deluje po zanimivem in zelo uporabnem principu. Vrtljivi valjčki postopoma stiskajo gibljivo cevko in potiskajo tekočino proti izhodu. Ko se valjček premakne naprej, se cevka ponovno razširi in omogoči dotok nove tekočine.

Najpomembnejša prednost takšne zasnove je, da tekočina pride v stik samo z notranjostjo cevke, ne pa z motorjem, ležaji ali drugimi mehanskimi deli črpalke.

To pomeni manj možnosti za kontaminacijo, preprostejše čiščenje tekočinske poti in lažjo zamenjavo obrabljivih delov. Seveda je treba material cevke prilagoditi uporabljeni tekočini.

Koračni motor dodatno omogoča nadzorovano vrtenje, kar je posebej uporabno pri ponavljajočih se dozirnih ciklih. Hitrost vpliva na pretok, število obratov pa omogoča določanje približne odmerjene količine po predhodni kalibraciji.

Kontrolna plošča za koračni motor – preprosto upravljanje brez programiranja

Za uporabo naše peristaltične črpalke vam ni treba biti programer ali strokovnjak za krmiljenje motorjev. Priložena kontrolna plošča omogoča hitro in pregledno upravljanje osnovnih funkcij.

• Nastavljiva hitrost vrtenja: z vrtljivim potenciometrom preprosto prilagodite delovanje črpalke.
• Tripoložajno stikalo: omogoča izbiro ene smeri vrtenja, zaustavitev in nasprotne smeri.
• Koračni motor: zagotavlja nadzorovano vrtenje in osnovo za ponovljive dozirne cikle.
• Kompaktna konstrukcija: omogoča enostavno vgradnjo v laboratorijske, namizne in industrijske naprave.
• Napajanje 24V DC: praktična izbira za vključitev v številne avtomatizirane sisteme.
• Možnost nadgradnje: črpalko lahko vključimo v namensko računalniško ali mikrokrmilniško vodeno rešitev.

Potrebujete le preprost pretok tekočine? Obrnite potenciometer in nastavite želeno hitrost. Želite obrniti smer? Premaknite stikalo. Brez zapletenih menijev in dolgotrajnega učenja!

Natančno doziranje tekočin – od ročne uporabe do popolne avtomatizacije

Prava vrednost črpalke se pokaže, ko jo vključimo v avtomatiziran proces. Koračni motor lahko s primernim krmilnikom upravljamo glede na frekvenco korakov, smer vrtenja in število korakov oziroma obratov.

To odpira možnosti za razvoj polnilnih in dozirnih naprav, ki izvajajo vnaprej določene cikle, sodelujejo s senzorji ter komunicirajo z drugimi napravami.

V ustrezno zasnovanem avtomatizacijskem sistemu lahko izvedemo:

• programiranje hitrosti in frekvence vrtenja motorja,
• nastavitev smeri vrtenja,
• programiranje števila obratov za posamezen odmerek,
• časovno nadzorovano doziranje tekočin,
• ponavljanje enakih dozirnih ciklov,
• samodejni zagon preko zunanjega senzorja,
• krmiljenje s PLC, Arduino ali ESP32,
• povezovanje s pakirnimi in proizvodnimi linijami.

Pomembno: samodejno programiranje, povezava s senzorji in zunanjimi krmilniki zahtevajo ustrezno krmilno elektroniko oziroma dodatno integracijo. Osnovna kontrolna plošča omogoča ročno nastavljanje hitrosti in smeri.

Doziranje v mililitrih – kako dosežemo ponovljive rezultate?

Pri doziranju ni pomembno samo, kako hitro se motor vrti. Pomembno je tudi, koliko tekočine črpalka prenese v enem obratu.

Predstavljajmo si primer: če pri preizkusu ugotovimo, da določena črpalka z izbrano cevko prenese 0,5 ml tekočine na obrat, bi za odmerek 10 ml teoretično potrebovali 20 obratov motorja.

Formula za izračun:

Število obratov = želena količina v ml / izmerjena količina v ml na obrat.

Za resnično natančno doziranje je potrebna kalibracija, saj na dejanski pretok vplivajo notranji premer in elastičnost cevke, viskoznost tekočine, hitrost motorja, tlak ter obraba materiala.

Priporočamo, da pred serijsko uporabo izvedete več zaporednih testnih odmerkov in preverite dejansko maso ali prostornino. Če potrebujete še višjo natančnost, lahko razvijemo sistem s tehtanjem in povratno regulacijo.

Primer izračuna je informativen in ne predstavlja deklariranega pretoka ali zajamčene natančnosti konkretnega izdelka.

Norprene cevka – vzdržljivost, servisiranje in prihranek

Srce peristaltične črpalke je njena gibljiva cevka. Zato naš model uporablja vzdržljivo cevko iz materiala Norprene, namenjeno večkratnemu mehanskemu stiskanju in ponovnemu raztezanju.

Norprene je priljubljen pri številnih proizvajalcih peristaltičnih črpalk zaradi svoje mehanske vzdržljivosti in možnosti uporabe z različnimi tekočinami. Dejansko kemično združljivost je treba vedno preveriti glede na sestavo medija in delovne pogoje.

Velika prednost naše ponudbe je tudi dostopnost rezervnih delov. Na voljo imamo nadomestne cevke, vezne člene in druge potrebne rezervne komponente.

Zakaj bi ob obrabi cevke kupovali novo črpalko? Z zamenjavo potrošnega dela lahko podaljšate uporabno dobo naprave, zmanjšate količino odpadkov in dosežete občuten prihranek pri vzdrževanju.

Peristaltična pumpa ali običajna dozirna črpalka – primerjava

Pri izbiri dozirne opreme ni pomembna zgolj nakupna cena. Upoštevati je treba tudi zahtevnost čiščenja, možnost regulacije, servisne stroške in prilagodljivost prihodnjim potrebam.

Primerjava prikazuje značilnosti tipične preproste DC črpalke, ne določenega konkurenčnega modela. Tudi druge peristaltične črpalke imajo lahko podobne prednosti.

Naša posebna prednost je kombinacija uporabne kontrolne plošče, možnosti avtomatizacije, rezervnih delov in lokalne tehnične podpore. Kupcu tako ni treba iskati različnih dobaviteljev za vsak del sistema.

Avtomatizacija doziranja in pakiranja – rešitev za proizvodnjo

Črpalka je posebej primerna za proizvajalce, ki želijo izboljšati ponovljivost polnjenja in zmanjšati ročno delo.

Uporablja se lahko kot del naprav za doziranje barvil, črnil, kozmetičnih pripravkov, laboratorijskih reagentov, dodatkov, čistilnih sredstev in drugih primernih tekočin.

Odlično se vključuje tudi v sisteme za doziranje sestavin pred pakiranjem, kjer so pomembni enaki odmerki, nadzorovan proces in preprosto vzdrževanje.

Pri avtomatizaciji največkrat ni potreben velik in drag stroj. Včasih zadostuje pametno povezana kombinacija črpalke, senzorja, krmilnika in ustreznega transportnega sistema.

Takšno rešitev lahko razvijemo po meri vašega izdelka, embalaže, hitrosti proizvodnje in zahtevane natančnosti.

INOX dozirne naprave in GMP – razvoj po meri

Pri podjetju Svet črnil v Ljubljani ne ponujamo samo posameznih črpalk, temveč tudi razvoj in izdelavo namenskih naprav za doziranje, polnjenje in pakiranje.

Razvijamo lahko avtomatizirane sisteme z INOX konstrukcijo, prilagojene tehnološkim zahtevam naročnika in relevantnim smernicam GMP.

Glede na potrebe lahko vključimo:

• ohišja in konstrukcije iz nerjavnega jekla INOX,
• samodejno polnjenje stekleničk in drugih posod,
• krmiljenje dozirnih črpalk,
• tipala za zaznavanje embalaže,
• tehtanje in preverjanje odmerjenih količin,
• zaslone za nastavitev delovnih parametrov,
• evidentiranje dozirnih ciklov in proizvodnih podatkov,
• prilagojene postopke čiščenja in servisiranja.

Pri projektih z zahtevami GMP upoštevamo ustrezne smernice že pri zasnovi, končno skladnost pa je treba preveriti in dokumentirati za konkretno napravo ter njen predvideni način uporabe.

Na ta način lahko začnete z ugodno samostojno črpalko, pozneje pa rešitev razširite v namenski avtomatiziran sistem.

Ugodno doziranje tekočin – manj izgub in nižji stroški

Kar lahko izmerimo, lahko tudi izboljšamo. To znano načelo upravljanja je posebej uporabno pri proizvodnem doziranju.

Poglejmo praktičen primer. Če pri polnjenju 1000 embalaž v vsako dodamo samo 1 ml preveč tekočine, to pomeni dodatni liter porabljenega materiala.

Pri ceni tekočine 20 EUR na liter nastane 20 EUR dodatnega stroška na vsakih 1000 izdelkov. Pri večjih serijah se strošek hitro poveča.

Če pravilno kalibriran dozirni sistem zmanjša nepotrebno prepolnjevanje, lahko prihranek nastaja pri vsaki seriji. Natančna korist je seveda odvisna od izdelka, proizvodnega procesa in dejanske ponovljivosti odmerkov.

Podobno poudarja tudi mednarodna svetovalna družba McKinsey, ki v analizah industrijske proizvodnje povezuje avtomatizacijo, boljši nadzor procesov in manj odpadkov z izboljšanjem stroškovne učinkovitosti.

Vir: McKinsey, Capturing value at scale in discrete manufacturing with Industry 4.0.

Manj odpadnega materiala pomeni tudi bolj odgovorno ravnanje z viri. Majhna izboljšava pri vsakem izdelku lahko postane pomembna prednost na letni ravni!

Izkušnje uporabnikov – kaj pomeni preprosto doziranje v praksi?

Pri izbiri opreme kupci pogosto iščejo enake stvari: razumljivo upravljanje, možnost prilagajanja in hitro dobavo rezervnih delov.

Primer besedila za objavo preverjene izkušnje stranke:

Črpalko smo vključili v manjšo dozirno napravo in z njo bistveno poenostavili polnjenje naših izdelkov. Nastavljanje hitrosti je preprosto, zelo koristna pa je tudi možnost nadaljnje avtomatizacije. Posebej cenimo lokalno podporo in hitro dostopnost rezervnih cevk.

Opomba: zgornje besedilo je vzorčna predstavitev izkušnje, ne dejansko pridobljena ocena kupca. Pred javno objavo jo nadomestite s potrjenim pričevanjem stranke.

Peristaltična črpalka 24V DC – tehnični podatki

Pozor pri naročilu: za delovanje potrebujete primeren napajalnik oziroma pretvornik za 24V DC. Ta ni del osnovnega kompleta, lahko pa ga naročite dodatno.

Pred uporabo preverite še zahtevani pretok, viskoznost tekočine, kemično odpornost cevke in predvideni čas neprekinjenega delovanja.

Peristaltična pumpa Ljubljana – lokalno, ugodno in zanesljivo

Zakaj bi pri vsakem tehničnem vprašanju čakali na odgovor oddaljenega dobavitelja, če lahko dobite pomoč lokalno?

V Ljubljani vam pomagamo pri izbiri peristaltične črpalke, ustreznega napajanja, rezervnih cevk in možnosti vgradnje. Če potrebujete kompleksnejšo rešitev, lahko skupaj zasnujemo tudi celoten dozirni in pakirni sistem.

Pri nakupu ne pridobite samo komponente. Pridobite možnost strokovnega svetovanja, lokalne podpore in nadaljnjega razvoja opreme po vaših potrebah.

Pokličite nas in preverite ponudbo! Povejte nam, katero tekočino želite dozirati, kakšno količino potrebujete in koliko odmerkov na minuto načrtujete. Pomagali vam bomo izbrati tehnično smiselno in cenovno ugodno rešitev.

Peristaltično črpalko s koračnim motorjem lahko naročite že danes. Za zahtevnejše aplikacije pa vam pripravimo tudi predlog namenske avtomatizacije.

Koliko vas v resnici stane nenatančno doziranje?

Najdražja črpalka ni nujno tista z najvišjo nakupno ceno. Veliko dražja je lahko naprava, zaradi katere vsak dan izgubljate surovine, čas in kakovost izdelkov.

Zakaj bi še naprej plačevali za napake pri doziranju, če je lahko rešitev preprosta, lokalna in bistveno cenejša od posledic nenatančnega polnjenja?
